těsní vnitřním i vnějším obvodem
Manžety těsnící vnitřním i vnějším obvodem jsou univerzální hydraulická těsnění se symetrickým profilem, která lze použít jak pro těsnění pístu (těsní vnějším průměrem proti válci), tak pro těsnění pístní tyče (těsní vnitřním průměrem proti tyči). Tato univerzálnost zjednodušuje skladování a usnadňuje servis.
Typy v naší nabídce
- Manžeta A101 (PU) — polyuretan, hydraulika, posuvně vratný pohyb, vysoká odolnost proti otěru

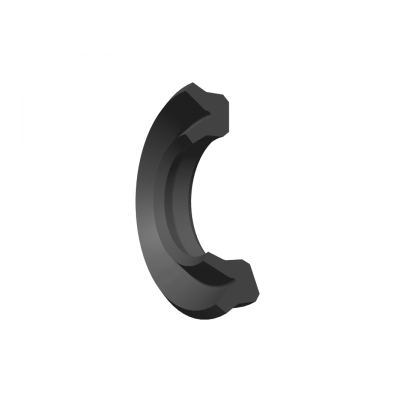

- Manžeta DR (NBR/PU) — kombinace pro hydrauliku, varianta DR75 v NBR pro nižší teploty
- Manžeta TTU (PU) — vysoce odolný polyuretan, univerzální použití na píst i tyč
- Manžeta U (NBR) — symetrický profil dle ČSN/PN 029260, pneumatika i nízkotlaká hydraulika

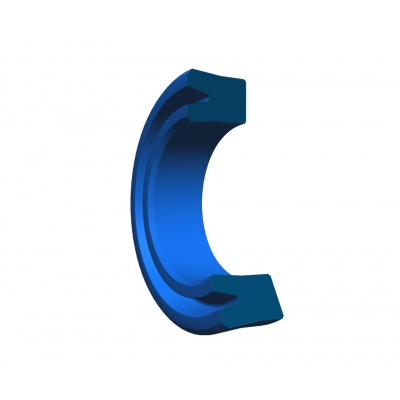

- Manžeta MA25, K95 — kombinace pro standardní hydraulické a pneumatické aplikace
Princip funkce
Symetrický profil s dvěma těsnicími břity (jeden na vnitřním, druhý na vnějším průměru) je aktivován tlakem hydraulického nebo pneumatického systému — vyšší tlak = silnější utěsnění. Funkce je plně zachována i při nízkém nebo nulovém tlaku díky radiálnímu přepětí břitů v drážce.
Materiály
Standardně polyuretan (PU 92 ShA) — hydraulika do 40 MPa, vysoká odolnost proti otěru a extruzi. NBR 90 ShA — pneumatika a nízkotlaká hydraulika do 10 MPa, teploty -30 až +100 °C. Pro horké hydrauliky FPM/Viton.
Výběr a montáž
Při výběru určete: průměr drážky, šířku drážky, tlak, typ pohybu (statické / dynamické). Při montáži mažte břity hydraulickým olejem, nepoužívejte ostré nářadí — drobný zářez znehodnotí těsnění.
699 typů skladem, expedice do 24 h. Identifikujeme typ z fotky nebo původního označení — ☎ 270 003 620.
