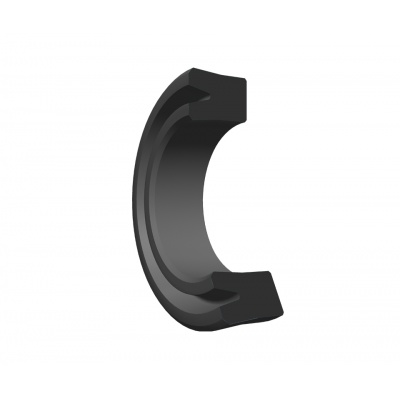

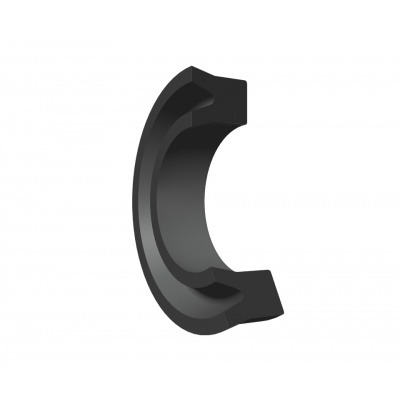

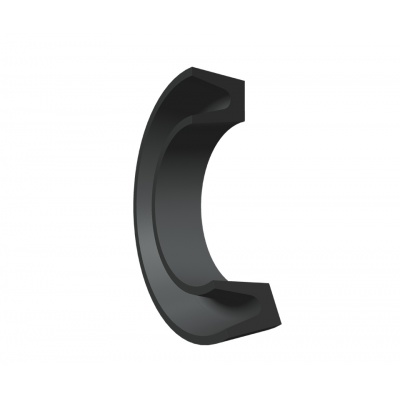

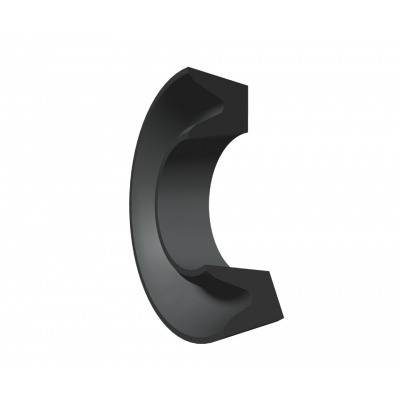

Pneumatické manžety se symetrickým profilem (těsní vnitřním i vnějším obvodem) jsou univerzální dynamická těsnění pro pneumatické válce — lze je použít jak na píst, tak na pístní tyč. Standardní označení dle ČSN/PN 029260: manžeta U.
Charakteristika
Symetrický profil U — dva břity (vnější + vnitřní) v jednom těsnění
Tlak do 1 MPa — standardní pneumatika; lze použít i pro nízkotlaké hydraulické aplikace (do 5 MPa)
Aktivace tlakem — vyšší tlak v systému = silnější utěsnění; funguje i při nízkém/nulovém tlaku díky radiálnímu přepětí
Materiál NBR 90 Shore A — standardní volba pro pneumatiku, dobrá odolnost proti otěru
Skladovací výhoda — jeden typ pokrývá obě aplikace (píst i tyč)
Použití
Pneumatické válce v automatizačních linkách, balicí stroje, plnicí zařízení, manipulátory, robotika, ventilové bloky. Pro opravy starších pneumatických zařízení a tam, kde výrobce specifikuje univerzální U-profil.
Pneumatika vs. hydraulika
Pro hydraulické aplikace (tlak >5 MPa) volte specializované manžety v polyuretanu (PU 92 ShA) — vyšší odolnost proti extruzi pod tlakem. Pro vysoké teploty (>100 °C) FPM/Viton variantu. Pneumatická NBR varianta je optimalizovaná pro velký počet cyklů a nízké tření.
Materiály alternativ
Skladem také ve FPM/Viton pro horkou pneumatiku (kompresory, balení horkých výrobků) a v EPDM pro pneumatiku s aminami nebo polárními rozpouštědly v pneumatickém médiu.
202 typů skladem, expedice do 24 h — ☎ 270 003 620.
