dichtet sowohl am inneren als auch am äußeren Umfang ab

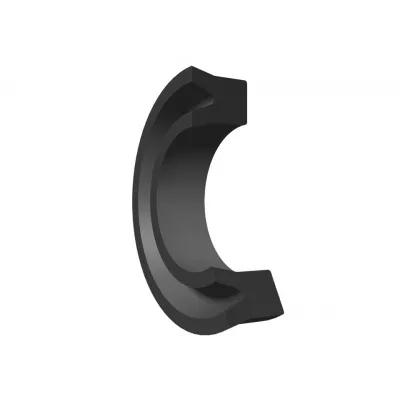

Pneumatische Manschetten mit symmetrischem Profil (dichten sowohl am inneren als auch am äußeren Umfang ab) sind universelle dynamische Dichtungen für Pneumatikzylinder – sie können sowohl am Kolben als auch an der Kolbenstange eingesetzt werden. Standardbezeichnung gemäß ČSN/PN 029260: Manschette U.

Eigenschaften

  • Symmetrisches U-Profil – zwei Schneiden (außen + innen) in einer Dichtung
  • Druck bis 1 MPa – Standard-Pneumatik; auch für Niederdruck-Hydraulikanwendungen (bis 5 MPa) einsetzbar
  • Druckaktivierung – höherer Druck im System = stärkere Abdichtung; funktioniert auch bei niedrigem/Null-Druck dank radialer Vorspannung
  • Material NBR 90 Shore A – Standardauswahl für Pneumatik, gute Abriebfestigkeit
  • Lagerungsvorteil — ein Typ deckt beide Anwendungen ab (Kolben und Stange)

Anwendung

Pneumatikzylinder in Automatisierungslinien, Verpackungsmaschinen, Abfüllanlagen, Handhabungsgeräten, Robotik, Ventilblöcken. Für Reparaturen älterer pneumatischer Anlagen und dort, wo der Hersteller ein universelles U-Profil vorschreibt.

Pneumatik vs. Hydraulik

Für hydraulische Anwendungen (Druck >5 MPa) wählen Sie spezielle Manschetten aus Polyurethan (PU 92 ShA) – höhere Beständigkeit gegen Extrusion unter Druck. Für hohe Temperaturen (>100 °C) die FPM/Viton-Variante. Die pneumatische NBR-Variante ist für eine hohe Anzahl von Zyklen und geringe Reibung optimiert.

Alternative Materialien

Ebenfalls ab Lager in FPM/Viton für Heißluftanwendungen (Kompressoren, Verpackung heißer Produkte) und in EPDM für Anwendungen mit Aminen oder polaren Lösungsmitteln im pneumatischen Medium.

202 Typen auf Lager, Versand innerhalb von 24 Stunden — ☎ 270 003 620.
