Kugellager

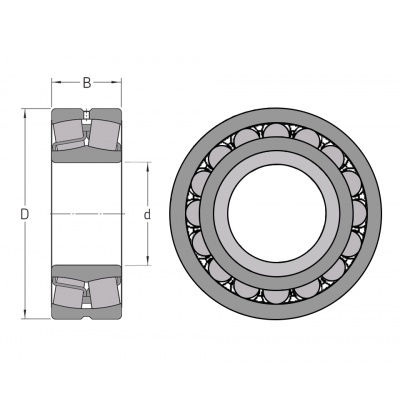

Tonnenrollenlager sind spezielle Wälzlager mit zwei Reihen tonnenförmiger Rollen auf einer gemeinsamen Kugellaufbahn des Außenrings. Diese einzigartige Konstruktion ermöglicht es, Wellenversatz (bis zu ±2°) auszugleichen und gleichzeitig hohe radiale und axiale Belastungen in beide Richtungen aufzunehmen.

Baureihen

  • 222xx, 223xx — Standard-Industrieserie
  • 239xx, 240xx, 241xx – höhere Baureihen mit höherer Tragfähigkeit für anspruchsvolle Anwendungen
  • K-Variante — konische Bohrung (1:12 oder 1:30) für die Montage mit Spannhülse

Anwendung

  • Windkraftanlagen — Hauptwellen, Getriebe
  • Papiermaschinen — Walzenabschnitte, Mehrwalzensysteme
  • Metallverarbeitungsmaschinen — Walzwerke, Brecher, Schmieden
  • Förderanlagen in der Forstwirtschaft und im Bergbau — lange Wellen mit Versatz
  • Schiffsgetriebe – hohe Belastung + Versatz

Zusatzkennzeichnungen

2CS = Kontaktdichtung aus NBR (2CS5 = HNBR), K = konische Bohrung, E/EC = optimierte Konstruktion mit höherer Anzahl an Wälzkörpern, CC/CCJA = gepresste schwimmende Stahlkäfige, W33 = Umfangsschmiernut mit 3 Öffnungen im Außenring.

Montagetipps

Kugellager mit konischer Bohrung werden mit einer Spannhülse (H, AH, OH) montiert – achten Sie auf das richtige axiale Anziehen (das Radialspiel muss um den festgelegten Wert abnehmen).

103 Abmessungen von Tonnenlagern auf Lager, Versand innerhalb von 24 Stunden – ☎ 270 003 620.
