Nadellager

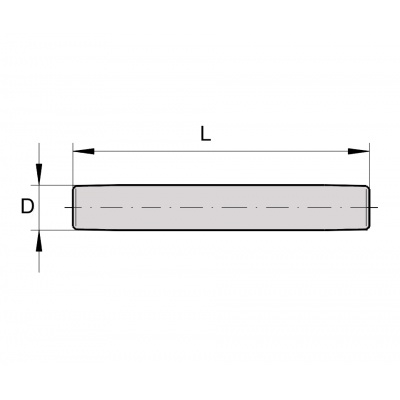

Nadellager verfügen anstelle von Kugeln oder Rollen über dünne, lange Rollen (Nadeln). Dank ihres hohen Längen-Durchmesser-Verhältnisses bieten sie maximale Tragfähigkeit bei minimalem Einbauraum – ideal für kompakte Mechanismen, bei denen der Platz begrenzt ist.

Die wichtigsten Typen in unserem Angebot

  • Nadellager mit massiven Ringen (NA, NKI) – zum Einbau in eine vorbereitete Bohrung, hohe Steifigkeit
  • Hülsen-Nadellager (HK, BK) – dünnwandiger Außenring aus Blech, in Bohrungen eingepresst, kostengünstig und kompakt
  • Käfig mit Nadeln (axial) – Baugruppen ohne Ringe für maximale Platzersparnis; kombinierbar mit Ringen AS/WS/LS
  • Abnehmrollen (KR) – kompakte Einheit mit integriertem Gewindestift
  • Nockenrollen (LR) – für vorwiegend radiale Belastung mit integrierter Außenlaufbahn

Typische Anwendungen

Getriebe (Planeten- und klassische Getriebe), Motorzylinder (Pleuelstangen), Pumpen, Kompressoren, Schalthebel, Kurbelwellen von Zweitaktmotoren, kleine Haushaltsgeräte. Überall dort, wo Sie ein geringes Reibungsmoment bei kompakter Bauweise benötigen.

Maßangaben

Standardbezeichnung d × D × B (Innendurchmesser der Welle × Außendurchmesser × Breite). Beispiel: HK 1612 = 16 mm Welle × ~22 mm Gehäuse × 12 mm Breite. Für massive Typen NA 4906, wobei 4906 die Baureihe und die Abmessungsgröße angibt.

278 Abmessungen auf Lager, Versand innerhalb von 24 Stunden — ☎ 270 003 620.
