Manžety těsnící vnějším obvodem jsou dynamická hydraulická těsnění pro písty hydraulických válců — těsní pohybující se píst proti vnitřní stěně válce. Břit těsnění tlačí proti válci (vnější průměr drážky), zabraňuje úniku tlakového oleje z jedné strany pístu na druhou.
Typy v naší nabídce

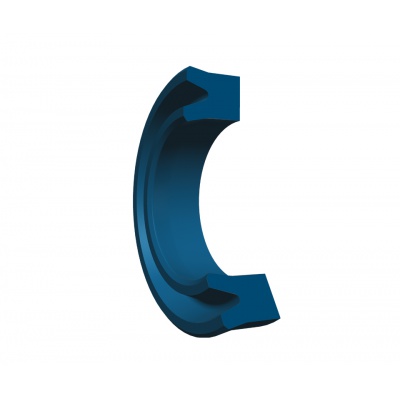

Manžeta K23 (PU/NBR) — pro středně vysoké tlaky, dynamické zatížení
Manžeta T18 (PU/POM) — s opěrným kroužkem proti extruzi, vysoké tlaky
Manžeta OMA (NBR + výztuha) — kombinovaná konstrukce pro pneumatiku i hydrauliku
Kompaktní těsnění L43, K03, A105, K18 (NBR/PE/POM) — pětidílná konstrukce (těsnicí kroužek + 2 opěrné + 2 vodicí) pro vysoké tlaky i kompaktní zástavbu
Omegat K15 (PU + NBR) — dvouprvkové těsnění pro vysoké tlaky v malém prostoru
Manžeta miskového typu ČSN/PN 029271 — NBR + textilní vložka, opravy starších zařízení
Princip funkce
Břit je nasazen s radiálním přepětím proti vnitřní stěně válce. Tlak v systému ho dál tlačí — funguje jako jednočinný ventil: vyšší tlak na jedné straně = silnější utěsnění této strany. Pro dvojčinné válce se používají dvě manžety, každá pro jeden směr (nebo jedno symetrické těsnění).
Materiály
Polyuretan (PU 92 ShA) — vysoké tlaky a abrazi (standardní hydraulika). NBR + výztuha — kombinace pro vyšší pevnost. Pro horké hydrauliky FPM, pro chemicky agresivní média PTFE.
279 typů skladem, expedice do 24 h — ☎ 270 003 620.
