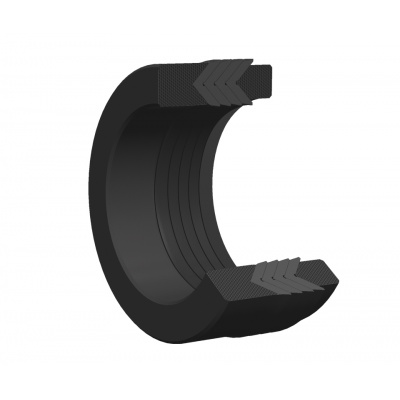

Ševronové a skládané manžety (textilpryž) jsou tradiční konstrukce vysokovýkonných hydraulických těsnění složená z několika prvků: opěrný kroužek (OK) + přítlačný kroužek (PK) + několik V-kroužků (M). Konstrukce je samotěsnicí — vyšší tlak v systému zvyšuje utěsnění. Vhodné pro nejnáročnější hydraulické aplikace s extrémními tlaky, vibrací nebo abrazí.
Konstrukce balení
Opěrný kroužek (OK) — na straně proti tlaku; zabraňuje extruzi V-kroužků do mezery

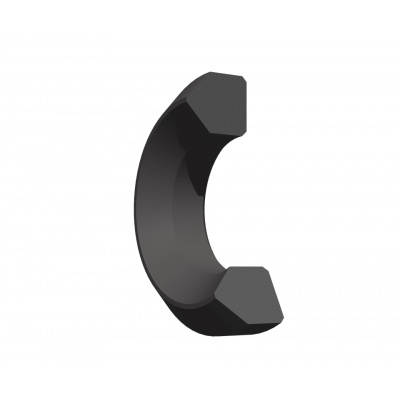

Přítlačný kroužek (PK) — na straně k tlaku; přenáší přítlak na V-kroužky
V-kroužky (M) — vlastní těsnicí prvky; několik kusů (2-6) zaručuje vysokou těsnost a životnost
Materiál textilpryž
Vrstvené složení textilního výztuží + NBR pryže — kombinuje pevnost (textil) s pružností (pryž). Odolnost vůči vysokým tlakům (>40 MPa), abrazi a tepelnému zatížení. Pracovní teplota -30 až +110 °C, krátkodobě +130 °C.
Použití
Hydraulické lisy — velké válce s vysokými tlaky
Stavební technika — bagry, jeřáby, vibrační stroje
Důlní technika — extrémní podmínky, abrazivní prostředí
Hutní stroje — válcovny, lisovny, kovárny
Lodní hydraulika — agresivní mořské prostředí
Modernější alternativa
Pro nové konstrukce volte kompaktní polyuretanová těsnění (K15, K18, L43) — snadnější instalace, definovaná geometrie. Skládané manžety zůstávají standardem pro opravu starších zařízení a aplikace, kde se osvědčily desítky let.
123 typů skladem, expedice do 24 h — ☎ 270 003 620.
