těsní vnitřním obvodem
Manžety těsnící vnitřním obvodem jsou dynamická hydraulická těsnění pro pístní tyče — těsní pohybující se tyč proti hlavě válce. Břit těsnění tlačí proti vnějšímu povrchu tyče (vnitřní průměr drážky), zabraňuje úniku hydraulického oleje ven z válce a zachovává tlak.
Typy v naší nabídce

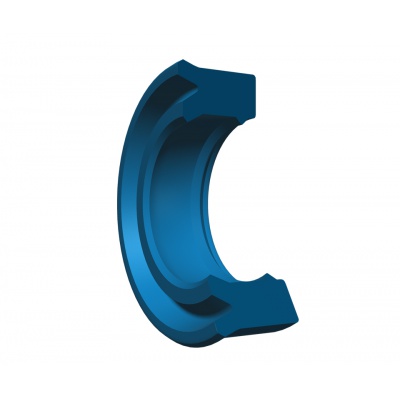

- Manžeta MA39/SNI39 (PU) — polyuretan s prachovou ochranou, hydraulika do 400 bar (40 MPa)

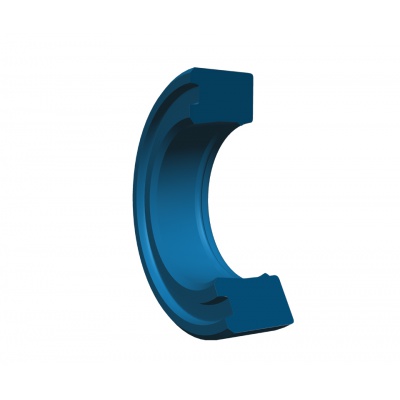

- Manžeta K38 (PU) — vysoce odolný polyuretan s dvojitým břitem (těsnicí + prachový)
- Manžeta K22 (PU/NBR) — varianta v PU pro vysoké tlaky, varianta v NBR pro standardní použití

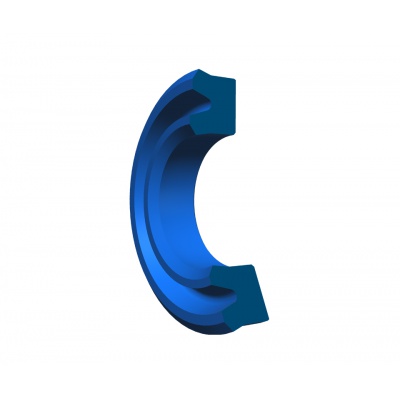

- Manžeta MA30 (PU) — univerzální pro pístní tyče v hydraulických válcích
- Manžeta K23 (PU/NBR) — pro statické i dynamické těsnění tyče
- Manžeta DR75 (NBR) — pro nižší tlaky a běžné hydraulické aplikace
Princip funkce
Břit je nasazen s radiálním přepětím proti tyči (těsní i bez tlaku), tlak v systému ho dál přitlačuje — vyšší tlak = silnější utěsnění. Pro vysoké tlaky (>200 bar / 20 MPa) zařaďte back-up kroužek proti extruzi do mezery mezi tyčí a hlavou válce.
Materiály
Standardně polyuretan (PU 92 ShA) — vysoká odolnost proti otěru, životnost stovky tisíc cyklů. NBR 90 ShA pro nižší tlaky a teploty. FPM pro horké hydrauliky (>100 °C).
424 typů skladem, expedice do 24 h — ☎ 270 003 620.
