Ložisko 2203 ETN9 SKF

DVOUŘADÁ NAKLÁPĚCÍ KULIČKOVÁ LOŽISKA
Naklápěcí kuličkové ložisko má dvě řady kuliček se společnou kulovou oběžnou dráhu vnějšího kroužku. Tato konstrukce umožňuje naklápění ložiska a vyrovnává nesouososti hřídele vzhledem k tělesu. Ložisko je ideální pro uložení, v nichž může dojít k průhybu hřídele nebo nesouososti.

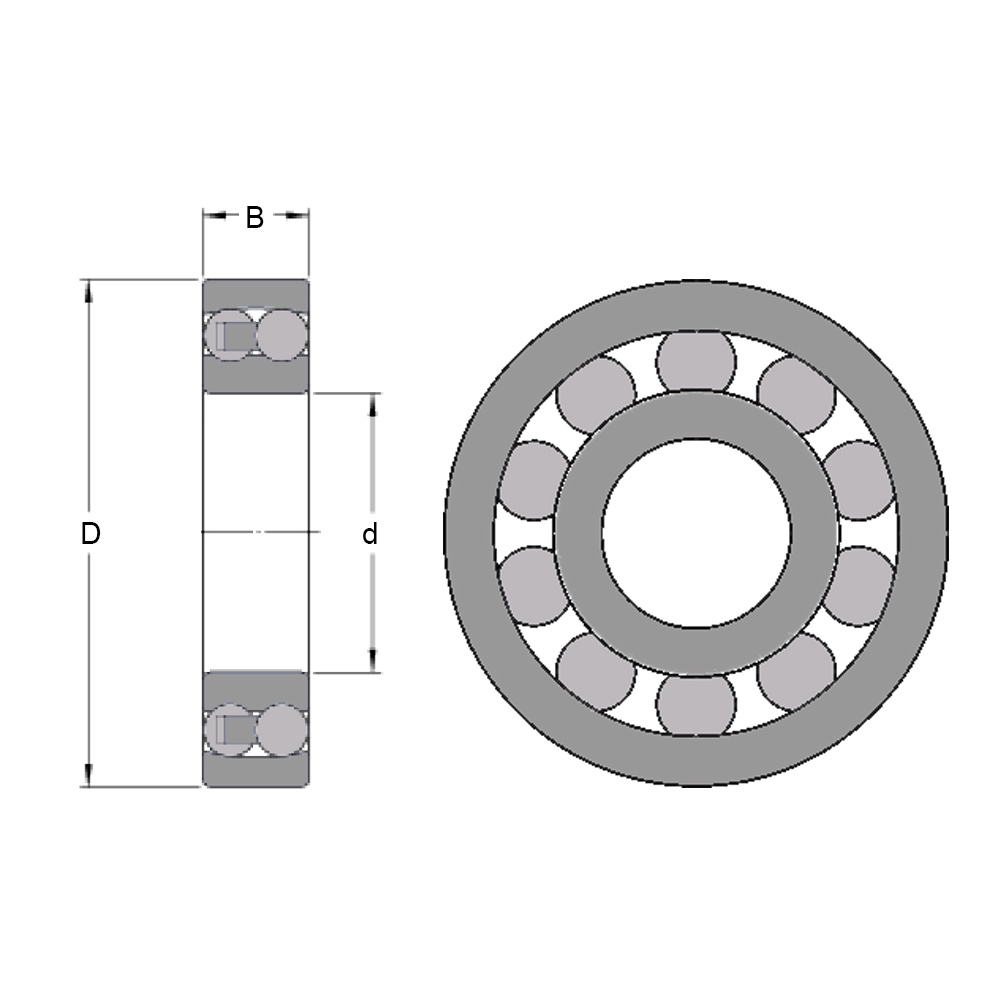

Identifikace ložiska:
d: vnitřní průměr (mm) ložiska
D: vnější průměr (mm) ložiska
B: šířka (mm) ložiska

Přídavná označení
2RS1= Kontaktní těsněni RS1 na obou stranách ložiska
C3 = Radiální vnitřní vůle větší než Normální
E = Optimalizovaná vnitřní konstrukce
K Kuželová díra s kuželovitostí 1:12
M = Masivní mosazná klec vedená valivými elementy
TN = Vstřikovaná otevřená klec z polyamidu 6,6 vedená valivými elementy
TN9 = Vstřikovaná otevřená z polyamidu 6,6 zesíleného skelnými vlákny,
vedená valivými elementy
TNG = Masivní klec z polyamidu, nebo z obdobného plastu zesílená skleněnými vlákny
TV = Masivní klec s polyamidu, nebo z obdobného plastu bez skleněných vláken
