FAG 3202 BD-XL-2HRS-TVH – ložisko

KULIČKOVÁ LOŽISKA DVOUŘADÁ S KOSOÚHLÝM STYKEM
Dvouřadá kuličková ložiska s kosoúhlým stykem vycházejí konstrukčně ze dvou jednořadých
kuličkových ložisek s kosoúhlým stykem. Vyznačuji optimální vnitřní konstrukci a nemají plnící drážky.
Ložiska jsou univerzální, mají vysokou radiální a axiální únosnost v obou směrech a jsou poměrně tichá v provozu. Ložiska mohou být dodána také oboustranně zakrytá, nebo s těsněním.

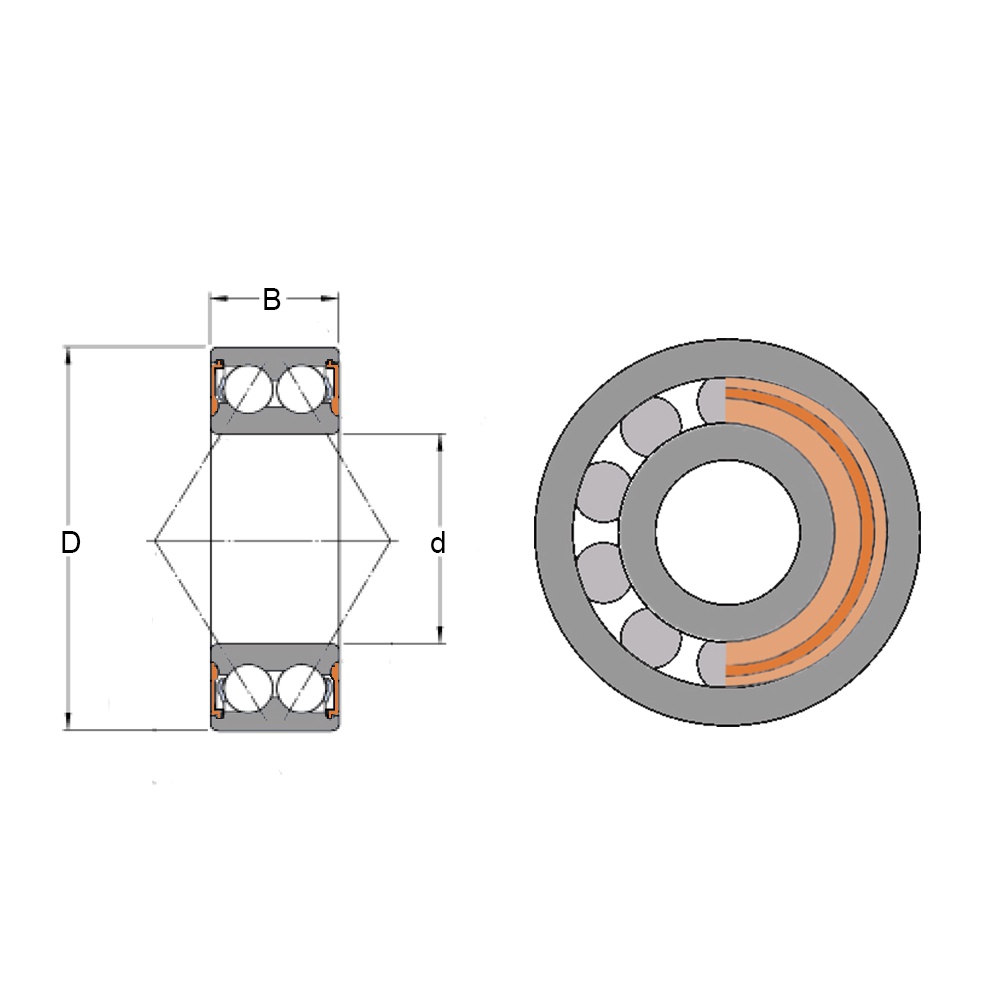

Identifikace rozměru ložiska:
d: vnitřní průměr (mm) ložiska
D: vnější průměr (mm) ložiska
B: šířka (mm) ložiska

Základní přídavná značení:
2RS1 - Kontaktní těsněni z nitrilové pryže, zesílené ocelovým kroužkem na obou stranách ložiska
2Z - Lisované ocelové kryty na obou stranách ložiska
A - Bez plnicích drážek
CB - Řízená axiální vnitřní vůle
C2 - Axiální vnitřní vůle menši než Normální
C3 - Axiální vnitřní vůle větší než Normální
D - Dělený vnitřní kroužek
J1 - Lisovaná otevřena ocelová klec vedená valivými tělesy
M - Masivní mosazná okénková klec vedena valivými tělesy
MT33 - Plastické mazivo s lithným zahušťovadlem třidy konzistence 3 podle stupnice NLGI pro provozní teploty od –30 to +120 °C
P5 - Přesnost rozměrů a přesnost chodu podle třidy 5 ISO
P6 - Přesnost rozměrů a přesnost chodu podle třidy 6 ISO
P62 - P6 + C2
P63 - P6 + C3
TN9 - Vstřikovaná otevřena klec z polyamidu 6,6 zesíleného skelnými vlákny, vedena valivými tělesy W64 Naplň tuhého oleje Solid Oil
