Ložisko 108 TN9 SKF

DVOUŘADÁ NAKLÁPĚCÍ KULIČKOVÁ LOŽISKA

Naklápěcí kuličkové ložisko má dvě řady kuliček se spole¬¬čnou kulovou oběžnou dráhu vnějšího kroužku. Tato konstrukce umožňuje naklápění ložiska a vyrov¬nává nesouososti hřídele vzhledem k tělesu. Ložisko je ideální pro uložení, v nichž může dojít k průhybu hřídele nebo nesouososti.

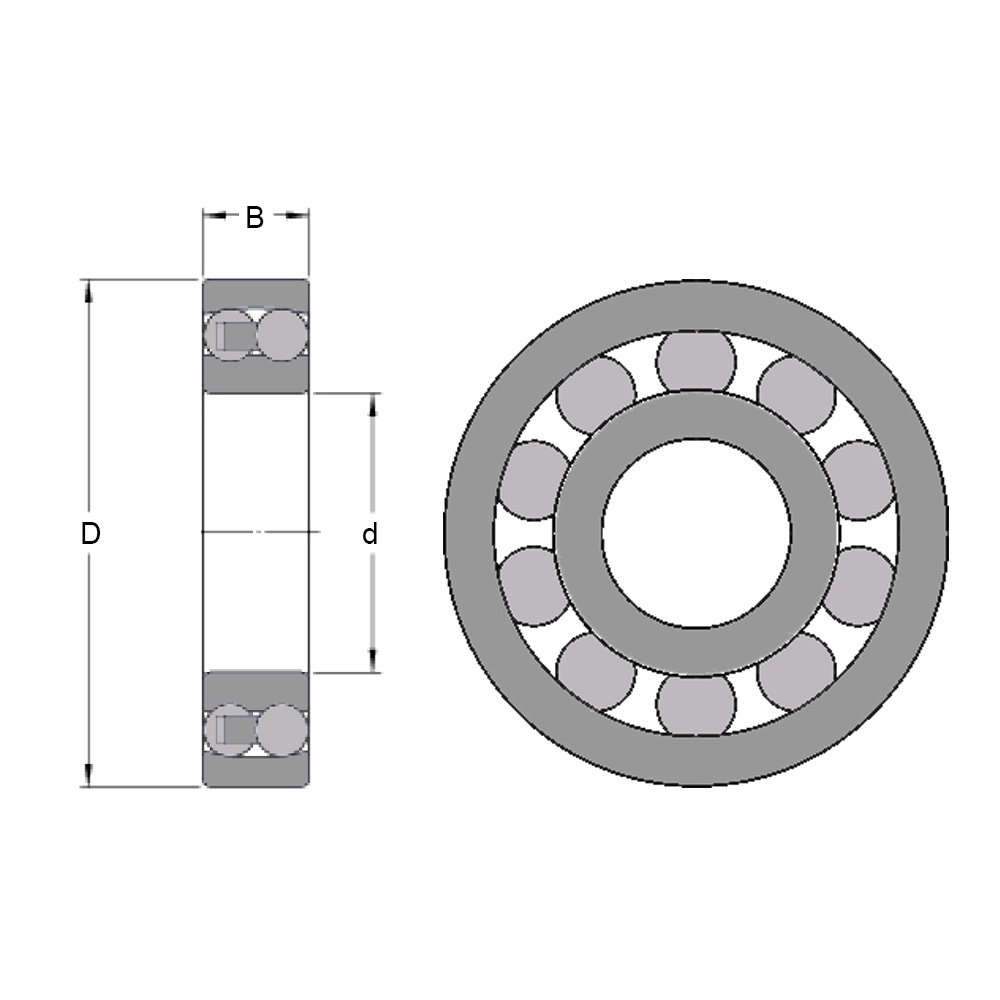

Identifikace ložiska:
d: vnitřní průměr (mm) ložiska
D: vnější průměr (mm) ložiska
B: šířka (mm) ložiska

Přídavná označení
2RS1= Kontaktní těsněni RS1 na obou stranách ložiska
C3 = Radiální vnitřní vůle větší než Normální
E = Optimalizovaná vnitřní konstrukce
K Kuželová díra s kuželovitostí 1:12
M = Masivní mosazná klec vedená valivými elementy 2RS1
Kontaktní těsnění z nitrilové pryže (NBR) zesílené ocelovým kroužkem na obou stranách ložiska
TN = Vstřikovaná otevřená klec z polyamidu 6,6 vedená valivými elementy
TN9 = Vstřikovaná otevřená z polyamidu 6,6 zesíleného skelnými vlákny,
vedená valivými elementy
