ZVL NUP 307 E – ložisko 35×80×21 mm

JEDNOŘADÁ VÁLEČKOVÁ LOŽISKA, TYP „NUP“
Jednořadá válečková ložiska přenášejí vysoká radiální zatížení a zároveň umožňují dosáhnou vysokých otáček. Jednořadá válečková ložiska jsou vyráběna v různých provedení, lišící se především umístěním vodících přírub.
TYP „NUP“
Vnitřní kroužek ložiska v provedení NUP má dvě vodící příruby, vnitřní kroužek má jednu pevnou přírubu a jednu volnou přírubu, kterou tvoří volný přírubový kroužek. Ložiska lze použít jako obousměrně axiálně vodící ložiska.

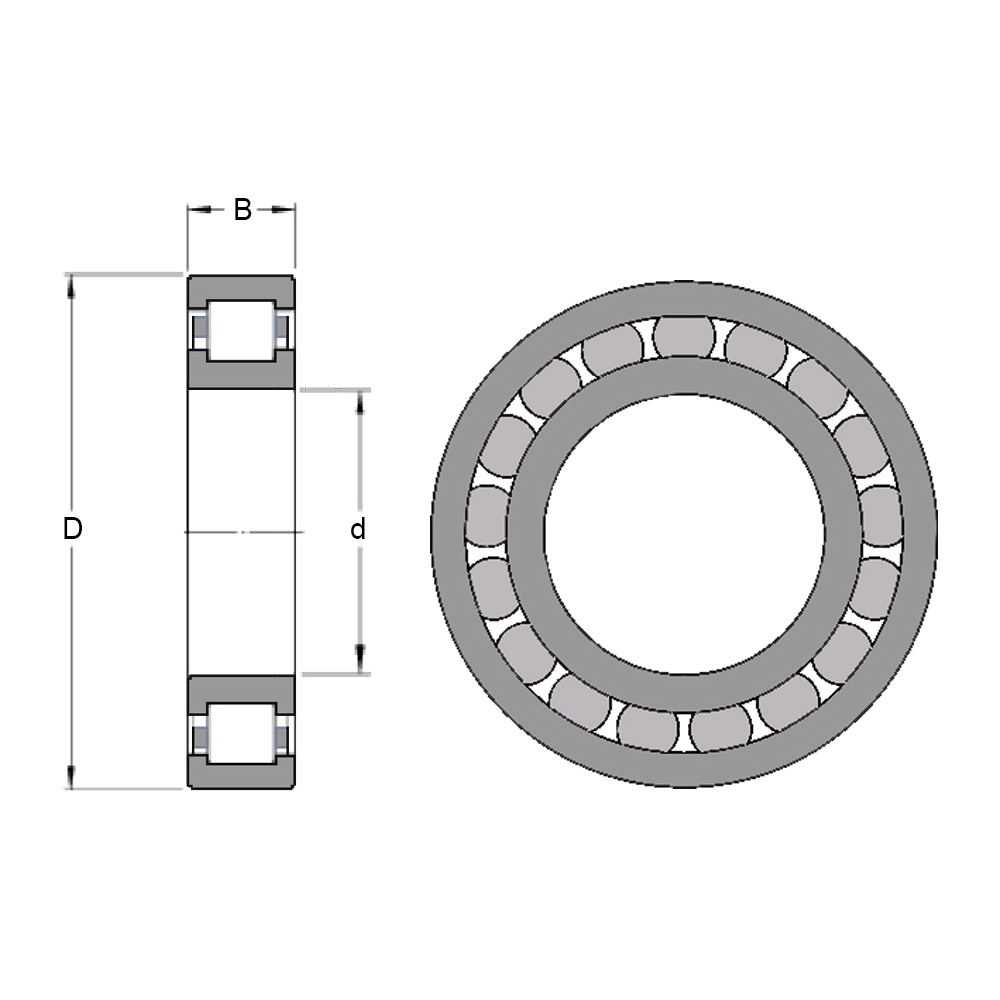

Identifikace rozměru ložiska:
d: vnitřní průměr (mm) ložiska
D: vnější průměr (mm) ložiska
B: šířka (mm) ložiska

Základní přídavná označení:
CN - normální radiální vnitřní vůle; označeni je zpravidla používáno ve spojeni s některým níže uvedeným písmenem, které vyjadřuje zmenšeny nebo posunuty rozsah vůle.
C2,C3,C4,C5 – označení vyjadřuje radiální vnitřní vůle.
EC - Optimalizovaná vnitřní konstrukce, vyznačuje se větším počtem válečků, které mohou mít větší rozměry a modifikovaným stykem mezi čely válečků a přírubami.
J – lisovaná ocelová klec
MA,MB,ML,MP,MR – typ použité ocelové klece.
N – Drážka pro pojistný kroužek ve vnějším kroužku ložiska. NR identický popis + pojistný kroužek
P Vstřiková klec z polyamidu 6,6, zesílená skleněnými vlákny vedená valivými tělesy.
