SKF NUP 2309 ECP – ložisko 45×100×36 mm
JEDNOŘADÁ VÁLEČKOVÁ LOŽISKA, TYP „NUP“
Jednořadá válečková ložiska přenášejí vysoká radiální zatížení a zároveň umožňují dosáhnou vysokých otáček. Jednořadá válečková ložiska jsou vyráběna v různých provedení, lišící se především umístěním vodících přírub.
TYP „NUP“
Vnitřní kroužek ložiska v provedení NUP má dvě vodící příruby, vnitřní kroužek má jednu pevnou přírubu a jednu volnou přírubu, kterou tvoří volný přírubový kroužek. Ložiska lze použít jako obousměrně axiálně vodící ložiska.

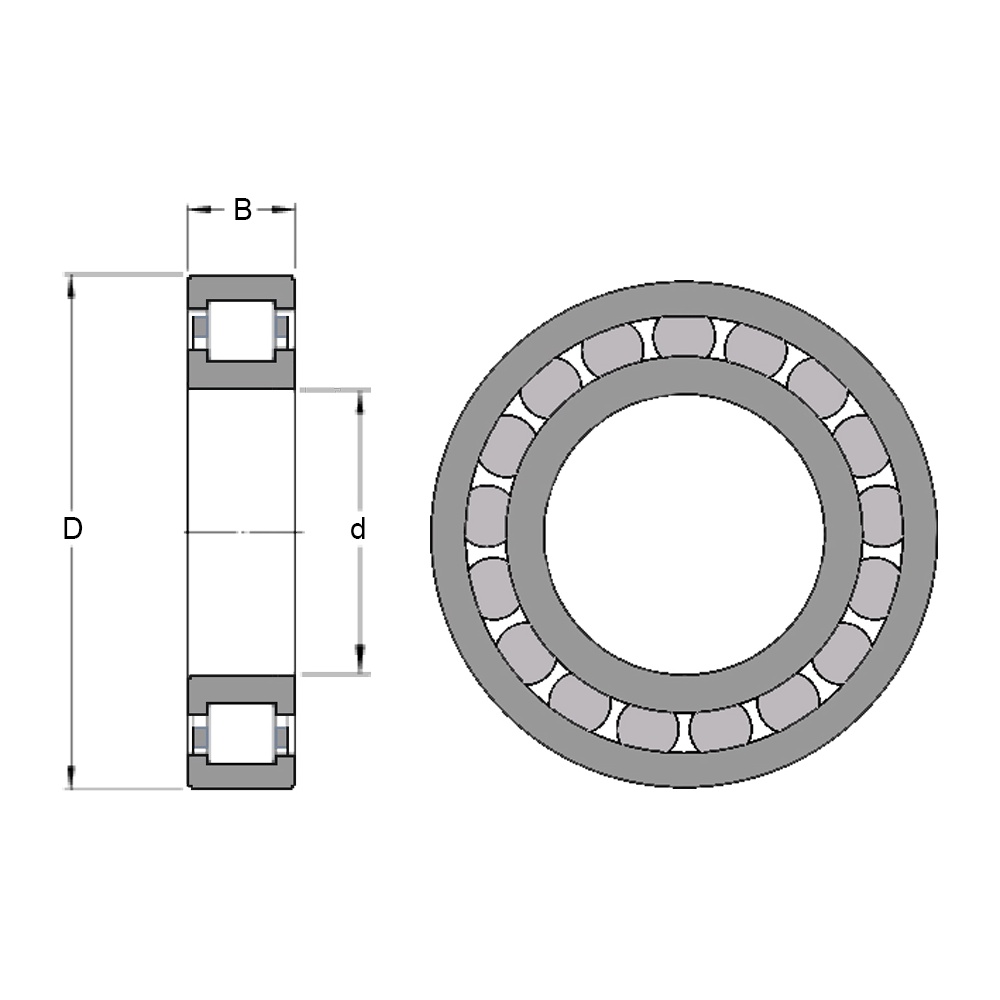

Identifikace rozměru ložiska:
d: vnitřní průměr (mm) ložiska
D: vnější průměr (mm) ložiska
B: šířka (mm) ložiska
Základní přídavná označení:
CN - normální radiální vnitřní vůle; označeni je zpravidla používáno ve spojeni s některým níže uvedeným písmenem, které vyjadřuje zmenšeny nebo posunuty rozsah vůle.
C2,C3,C4,C5 – označení vyjadřuje radiální vnitřní vůle.
EC - Optimalizovaná vnitřní konstrukce, vyznačuje se větším počtem válečků, které mohou mít větší rozměry a modifikovaným stykem mezi čely válečků a přírubami.
J – lisovaná ocelová klec
MA,MB,ML,MP,MR – typ použité ocelové klece.
N – Drážka pro pojistný kroužek ve vnějším kroužku ložiska. NR identický popis + pojistný kroužek
P Vstřiková klec z polyamidu 6,6, zesílená skleněnými vlákny vedená valivými tělesy.
Technické parametry — Ložisko NUP 2309 SKF
| Typ produktu | Jednořadé válečkové ložisko (oboustranný vodicí kroužek) |
|---|---|
| Vnitřní průměr (d) | 45 mm |
| Vnější průměr (D) | 100 mm |
| Šířka (B) | 36 mm |
Často hledáte také jako…
NUP 2309 ECP, 45x100x36, 45×100×36, 45 x 100 x 36, 45-100-36, 45*100*36, 45x100x36 mm, 45×100×36 mm, 45 100 36, ložisko 45x100x36, loziska 45x100x36, bearing 45x100x36, kuličkové ložisko 45x100x36, lozisko, kulickove lozisko, kuzelikove lozisko, jehlove lozisko, bearing.
TS1005855
Parametry
- ložisko výrobce
- SKF
- ložisko označení
- 2309
- ložisko vnitřní O [mm]
- 45
- ložisko šířka [mm]
- 36
- ložisko vnější O [mm]
- 100
