Řemen klínový PIX 9,5x1250 La XPZ

KLÍNOVÉ ŘEMENY OBALOVANÉ ÚZKÉ SPZ/9,5 (9,7)
Klínové řemeny jsou nejpoužívanější prvek mechanického převodu pro přenos otáčivého pohybu a tím i mechanické energie z jednoho hřídele na druhý. Oblast použití je od malých domácích strojů, přes kompresory, dmychadla, výrobních linek až po pohony agregátů v automobilech, strojních zařízení, zemědělství atd.
Základní řadu obalovaných klínových řemenů doplňuje úzký profil (SPZ, SPA, SPB a SPC), který konstrukčně vychází a zároveň nahrazuje klasický průřez Z/10, A/13, B/17 a C/22. Úzký profil přenáší oproti klasickému profilu až o 100% větší výkon.

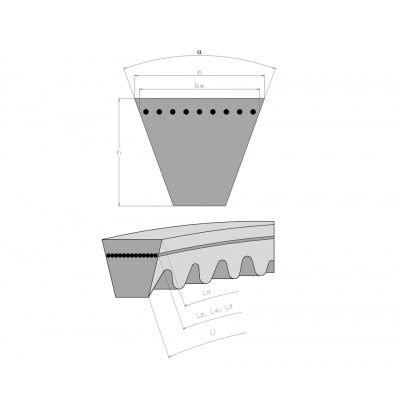

Parametry pro identifikaci rozměru a typu řemenu.
La Vnější délka (obvod).
Li Vnitřní délka (obvod).
Lw=Lp=Ld Výpočtová délka. Měřená po obvodu neutrálních vláken, která si při ohybu řemenu zachovávají stále stejnou délku (cca ve 2/3 výšky řemenu).
b = 9,7 mm Šířka vnější základny řemenu.
h = 8 mm Výška řemenu.
bw = 8,5 mm Výpočtová šířka. Šířka řemenu v místě neutrálních vláken.
α = 40° Úhel sevřený boky řemenu měřený na přímé části v napnutém stavu.
