Rubena klínový 20x1180 Li – řemen

KLÍNOVÉ ŘEMENY OBALOVANÉ
Klínové řemeny jsou nejpoužívanější prvek mechanického převodu pro přenos otáčivého pohybu a tím i mechanické energie z jednoho hřídele na druhý. Oblast použití je od malých domácích strojů, přes kompresory, dmychadla, výrobních linek až po pohony agregátů v automobilech, strojních zařízení, zemědělství atd.
Základní řadu klínových řemenů tvoří obalované klínové řemeny. Jsou universální a levné pro běžné použití. Obalované klínové řemeny se aplikují zejména ve starších nebo klasických aplikacích s běžnými nároky na přenos výkonu.

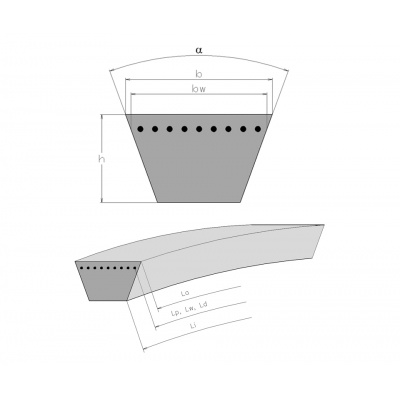

Parametry pro identifikaci rozměru a typu řemenu.
La Vnější délka (obvod).
Li Vnitřní délka (obvod).
Lw=Lp=Ld Výpočtová délka. Měřená po obvodu neutrálních vláken, která si při ohybu řemenu zachovávají stále stejnou délku (cca ve 2/3 výšky řemenu).
b = 20 mm Šířka vnější základny řemenu.
h = 12,5 mm Výška řemenu.
bw = 17 mm Výpočtová šířka. Šířka řemenu v místě neutrálních vláken.
α (alfa) 40° Úhel sevřený boky řemenu měřený na přímé části v napnutém stavu.
