Rubena klínový 22x2950 Li-CX – řemen

KLÍNOVÉ ŘEMENY CX – ŘEZANÉ PROFILY/ŘEZANÉ PROFILY + VNITŘNÍ ZUBY
Klínové řemeny jsou nejpoužívanější prvek mechanického převodu pro přenos otáčivého pohybu a tím i mechanické energie z jednoho hřídele na druhý. Oblast použití je od malých domácích strojů, přes kompresory, dmychadla, výrobní linky až po pohony agregátů v automobilech, strojních zařízení a v zemědělství, atd.
Moderní technologie výroby řemenů, nahrazuje stávající klasické obalované řemeny. Použijte typově označený řemen CX, jako náhradu za stávající obalovaný klínový řemen. Je určen pro nové externě zatěžované pohony. Je vyroben moderní technologií řezáním a broušením boků a plnohodnotně nahrazuje obalované řemeny.

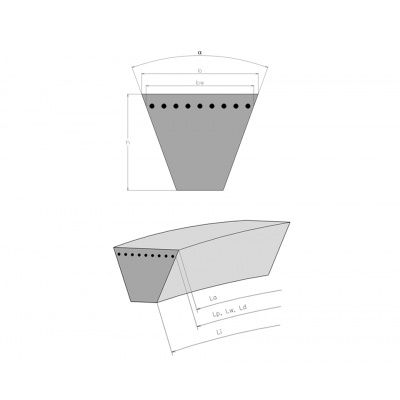

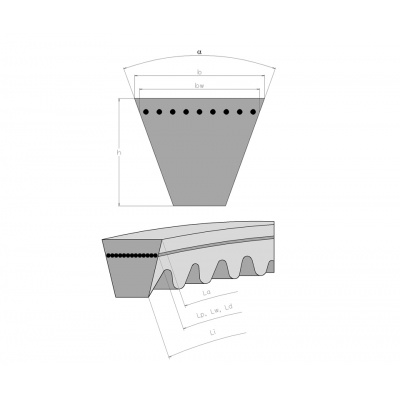

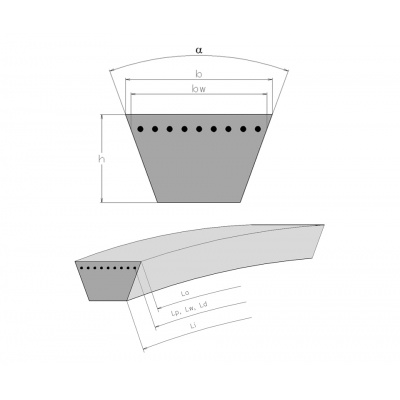

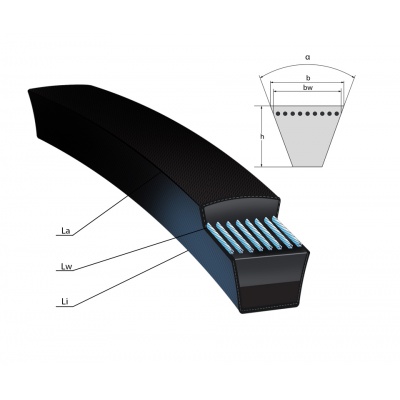

Parametry pro identifikaci rozměru a typu řemenu.
La Vnější délka (obvod).
Li Vnitřní délka (obvod).
Lw=Lp=Ld Výpočtová délka. Měřená po obvodu neutrálních vláken, která si při ohybu řemenu zachovávají stále stejnou délku (cca ve 2/3 výšky řemenu).
b = 22 mm Šířka vnější základny řemenu.
h = 14 mm Výška řemenu.
bw = 19 mm Výpočtová šířka. Šířka řemenu v místě neutrálních vláken.
α (alfa) 36° Úhel sevřený boky řemenu měřený na přímé části v napnutém stavu.
