Řemen klínový Strongbelt 10,5x1010 La AVX11,9 PTS

KLÍNOVÉ ŘEMENY AUTOMOBILOVÉ, ŘEZANÉ A BROUŠENÉ AVX11,9 (10,5)
Klínové řemeny jsou nejpoužívanější prvek mechanického převodu pro přenos otáčivého pohybu a tím i mechanické energie z jednoho hřídele na druhý. Oblast použití je od malých domácích strojů, přes kompresory, dmychadla, výrobních linek až po pohony agregátů v automobilech, strojních zařízení, zemědělství atd.
Základní řada automobilových, řezaných a broušených klínových řemenů, vychází z technologie výroby průmyslových řezaných řemenů. Konstrukce automobilových řemenů je navržena pro dlouhodobé použití u spalovacích motorů. Všechny profily AVX nahrazují dříve používané průřezy obalovaných řemenů úzkého profilu. Jejich nominální délky jsou uváděny v La.
Základní průřezy: AVX10, AVX11,9, AVX13, AVP13
Doplňkové průřezy: AVX14, AVX17, 2-SPB, 3-SPB, 2-XPB

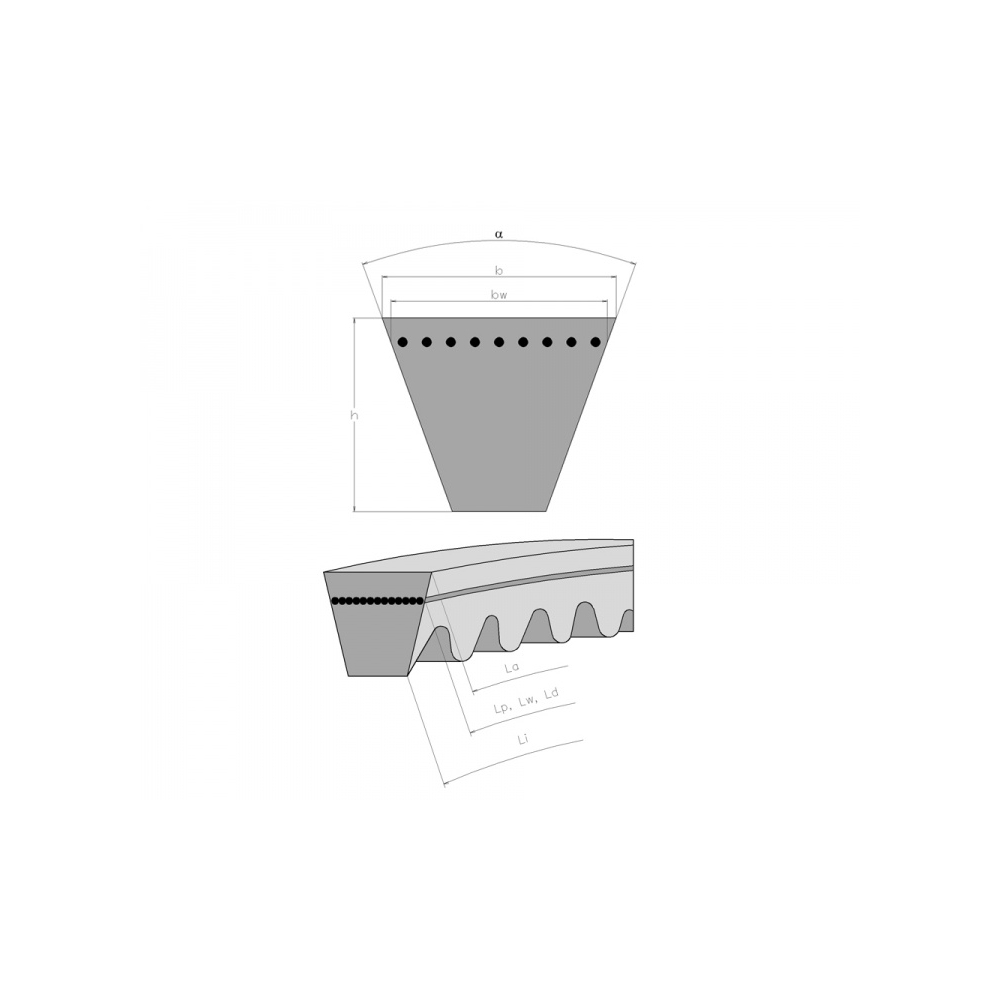

Parametry pro identifikaci rozměru a typu řemenu.
La Vnější délka (obvod).
Li Vnitřní délka (obvod).
Lw=Lp=Ld Výpočtová délka. Měřená po obvodu neutrálních vláken, která si při ohybu řemenu zachovávají stále stejnou délku (cca ve 2/3 výšky řemenu).
b = 10,5 mm Šířka vnější základny řemenu.
h = 8,5 mm Výška řemenu.
bw = - Výpočtová šířka. Šířka řemenu v místě neutrálních vláken.
α = 36° Úhel sevřený boky řemenu měřený na přímé části v napnutém stavu.
