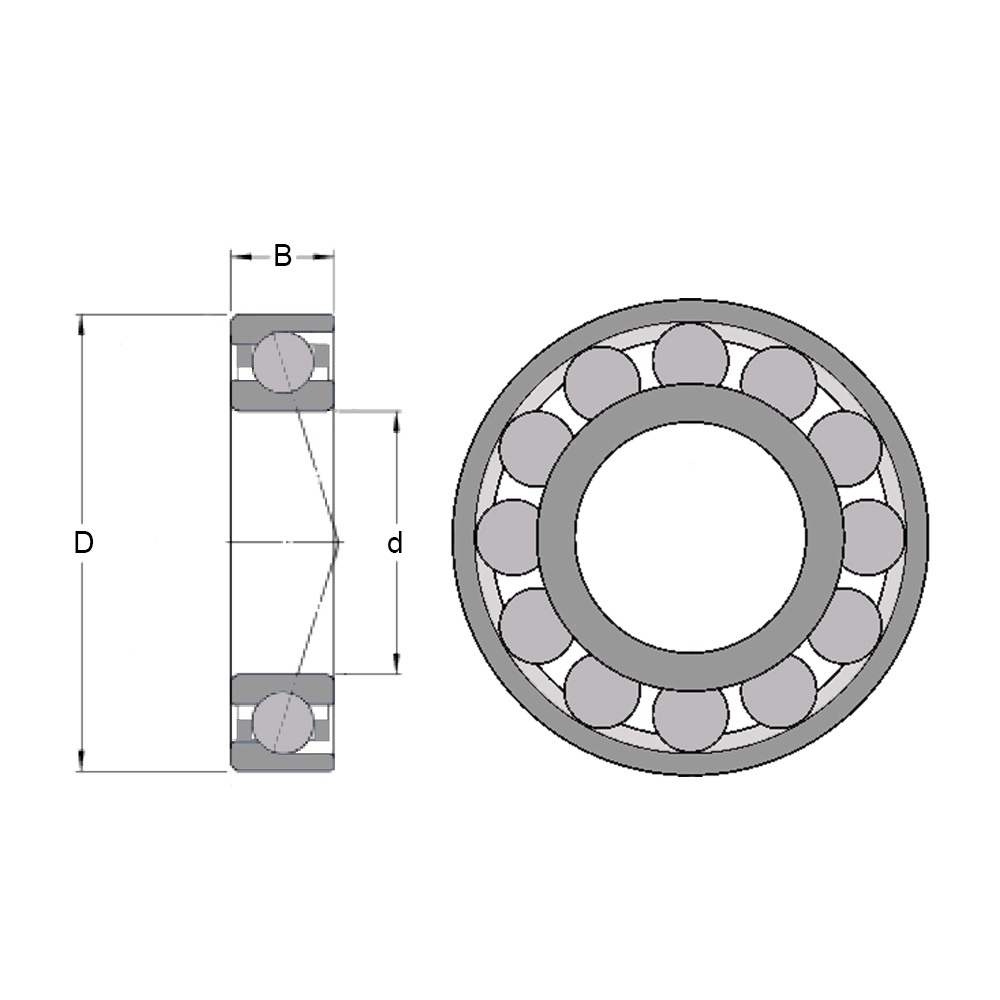

FAG B7002-C-T-P4S-UL (1 pár ložisek) – ložisko

KULIČKOVÁ LOŽISKA VYSOCE PŘESNÁ JEDNOŘADÁ S KOSOÚHLÝM STYKEM „B 7xxx“
Jednořadá kuličková ložiska s kosoúhlým stykem mohou přenášet axiální zatížení pouze v jednom směru. Tento typ ložiska se obvykle nastavuje proti druhému ložisku. Tato ložiska jsou nerozebíratelná a ložiskové kroužky jsou opatřeny vysokým nákružkem a nízkým nákružkem. Nízký nákružek umožňuje použít velký počet kuliček v ložisku, a tedy dosáhnout poměrně vysoké únosnosti. Tato vysoce přesná kuličková ložiska s kosoúhlým stykem jsou vždy nastavena vůči druhému ložisku nebo jsou používána v sadě.
Přídavná označení – Vnitřní konstrukce
A - Stykový úhel 30°
AC - Stykový úhel 25° (A5-NSK, E-FAG)
B - Stykový úhel 40°

CA - Ložisko pro univerzální párování určené pro montáž v libovolném uspořádání. Při uspořádání zády k sobě nebo čely k sobě bude axiální vůle před montáží menší než normální (CB).
CB - Ložisko pro univerzální párování určené pro montáž v libovolném uspořádání. Při uspořádání zády k sobě nebo čely k sobě bude axiální vnitřní vůle před montáží normální.
CC - Ložisko pro univerzální párování určené pro montáž v libovolném uspořádání. Při uspořádání zády k sobě nebo čely k sobě bude axiální vůle před montáží větší než normální (CB).

DB - Dvě ložiska montována zády k sobě.
DF - Dvě ložiska montována čely k sobě.
DT - Dvě ložiska montovaná do tandemu.

E - Optimalizovaná vnitřní konstrukce.
F - Masivní okénková ocelová klec, vedená kuličkami.

GA - Ložisko pro univerzální párování určené pro montáž v libovolném uspořádání. Při uspořádání zády k sobě nebo čely k sobě bude před montáží mezi ložisky lehké předpětí.
GB - Ložisko pro univerzální párování určené pro montáž v libovolném uspořádání. Při uspořádání zády k sobě nebo čely k sobě bude před montáží mezi ložisky střední předpětí.
GC - Ložisko pro univerzální párování určené pro montáž v libovolném uspořádání. Při uspořádání zády k sobě nebo čely k sobě bude před montáží mezi ložisky těžké předpětí.

J - Lisovaná ocelová okénková klec vedená kuličkami.
M - Masivní mosazná klec vedená kuličkami. Jednotlivé konstrukce jsou označeny číslicemi, např. M1.
N1 - Pojistná drážka na širší straně vnějšího kroužku.
N2 - Dvě pojistné drážky na čele širší strany vnějšího kroužku umístěné proti sobě o 180°.
P - Vstřikovaná okénková klec z polyamidu 6,6, zesílená skelnými vlákny, vedená kuličkami.
PH - Vstřikovaná okénková klec z polyéteréterketonu. (PEEK) zesílená skelnými vlákny,
vedená kuličkami.
P5 - Rozměrová přesnost a přesnost chodu
podle třídy 5 ISO
P6 - Rozměrová přesnost a přesnost chodu podle třídy 6 ISO.
W64 - Náplň tuhého oleje Solid Oil.
Y -Lisovaná okénková
