ZVL H2320 – pouzdro 90×130×97 mm
UPÍNACÍ POUZDRA
Pro upevněni ložisek s kuželovou dírou na válcovém čepu jsou určena upínací a stahovací pouzdra. Pouzdra usnadňuji montáž a demontáž a často zjednodušuji i návrh uloženi. Upínací pouzdra SKF jsou dělena a jsou dodávaná kompletní včetně matice a pojistného zařízeni. Upínací pouzdra určena pro montáž naklápěcích kuličkových ložisek s těsněním jsou vybavena speciální pojistnou podložkou, která je opatřena prolisem na straně obracené k ložisku, aby nedošlo k poškozeni těsněni.

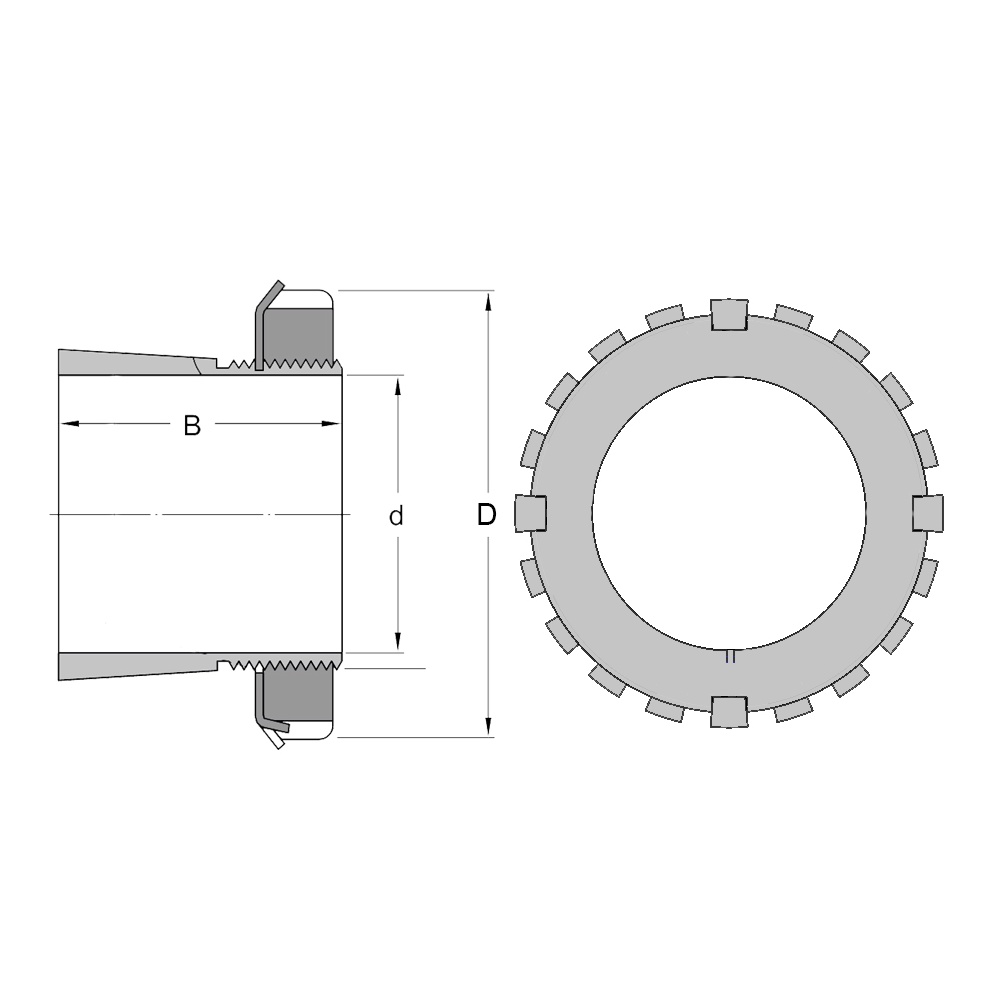

Identifikace:
d: vnitřní průměr (mm)
D: vnější průměr (mm)
B: šířka (mm)
Technické parametry — Pouzdro H H2320 ZVL
| Typ produktu | Pouzdro H — stahovací (adapter sleeve) |
|---|---|
| Rozměry | Označení H2320 (= pro hřídel s odpovídající ložiskovou velikostí) |
| Norma | ISO 113 (stahovací pouzdro) |
| Materiál | Ocel s povrchovou úpravou |
Typické použití: Montáž samonastavovacích ložisek (22xxx, 23xxx) na hladký hřídel. Pár s maticí KM + podložkou MB.
Často hledáte také jako…
H2320, pouzdro, pouzdro kluzne, jehlove pouzdro, bushing.
TS0701797
Parametry
- ložisko šířka [mm]
- 97
- ložisko vnější O [mm]
- 130
- ložisko výrobce
- ZVL
- ložisko označení
- H2320
- ložisko vnitřní O [mm]
- 90
