NTN 6903 JRXLLU/5K – ložisko 17×30×7 mm

KULIČKOVÁ LOŽISKA JEDNOŘADÁ NTN
TYP –LLU/LLB pryžové těsnění na obou stranách ložiska.
TYP JR - Nýtovaná klec z ocelového plechu místo svařované standardní klece
TYP X - Experimentální(prototypová) ložiska

Kuličková ložiska jsou nejrozšířenější a nejpoužívanější typ ložisek pro své vlastnosti přenášet velmi vysoké otáčky. Jsou vhodné pro přenášení jak radiálního, tak i axiálního zatížení. Kuličková ložiska se dodávají v mnoha provedení, variantách a velikostech. Standardní provedení – nezakrytá, zakrytá těsněním, nebo kryty.

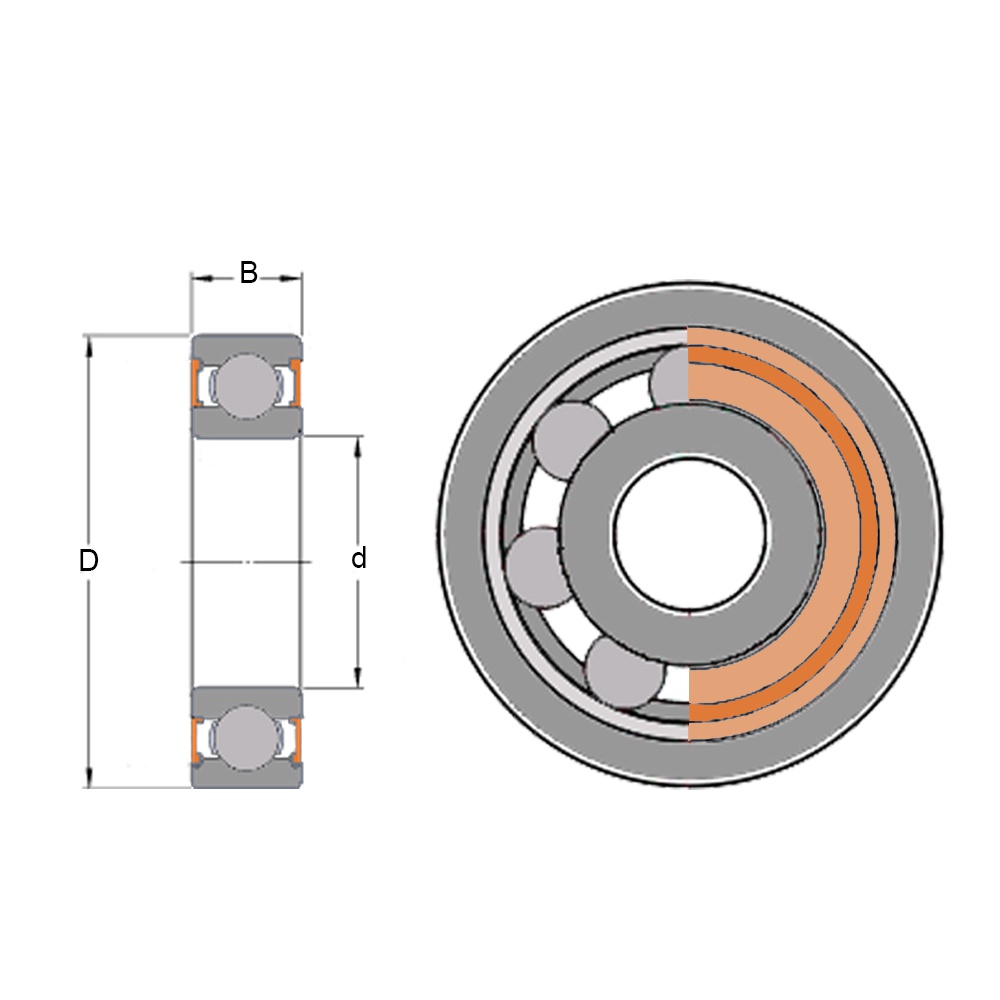

Identifikace rozměru ložiska:
d: vnitřní průměr (mm) ložiska
D: vnější průměr (mm) ložiska
B: šířka (mm) ložiska

Základní přídavná značení ložiska:
C1,C2,C3,C4,C5: radiální vnitřní vůle ložiska
P5,P6:tolerance radiálních ložisek s přesností
Z, ZZ, 2Z: zakrytí - ocelový plech
ZA,ZZA: odnímatelný ocelový plech
Z1,ZZ1: zakrytí – nerezová ocel
LB,LLB: gumové těsnění bezkontaktního typu
LU,LLU: gumové těsnění kontaktního typu

Základní značení použitého mazacího tuku (náplně):
1K: Kyodo Yushi Multemp PS No. 2
2AS: Shell Alvania 2
1E: Exxon Andok C
6K: Klüber Isoflex Super LDS18
5C: Chevron SRI2
5K: Kyodo Yushi Multemp SRL
1W: Anderson Oil Winsor LubeL245X (oil)
L627: Exxon Polyrex EM
