NTN 6903 JRXLLU/5K – Lager 17×30×7 mm

EINREIHIGE KUGELLAGER NTN
TYP –LLU/LLB: Gummidichtung auf beiden Seiten des Lagers.
TYP JR: Genieteter Käfig aus Stahlblech anstelle des geschweißten Standardkäfigs
TYP X: Experimentelle (Prototyp-)Lager

Kugellager sind aufgrund ihrer Fähigkeit, sehr hohe Drehzahlen zu übertragen, die am weitesten verbreitete und am häufigsten verwendete Lagertyp. Sie eignen sich sowohl für die Aufnahme von Radial- als auch von Axialbelastungen. Kugellager werden in vielen Ausführungen, Varianten und Größen geliefert. Standardausführung – offen, mit Dichtung abgedeckt oder gekapselt.

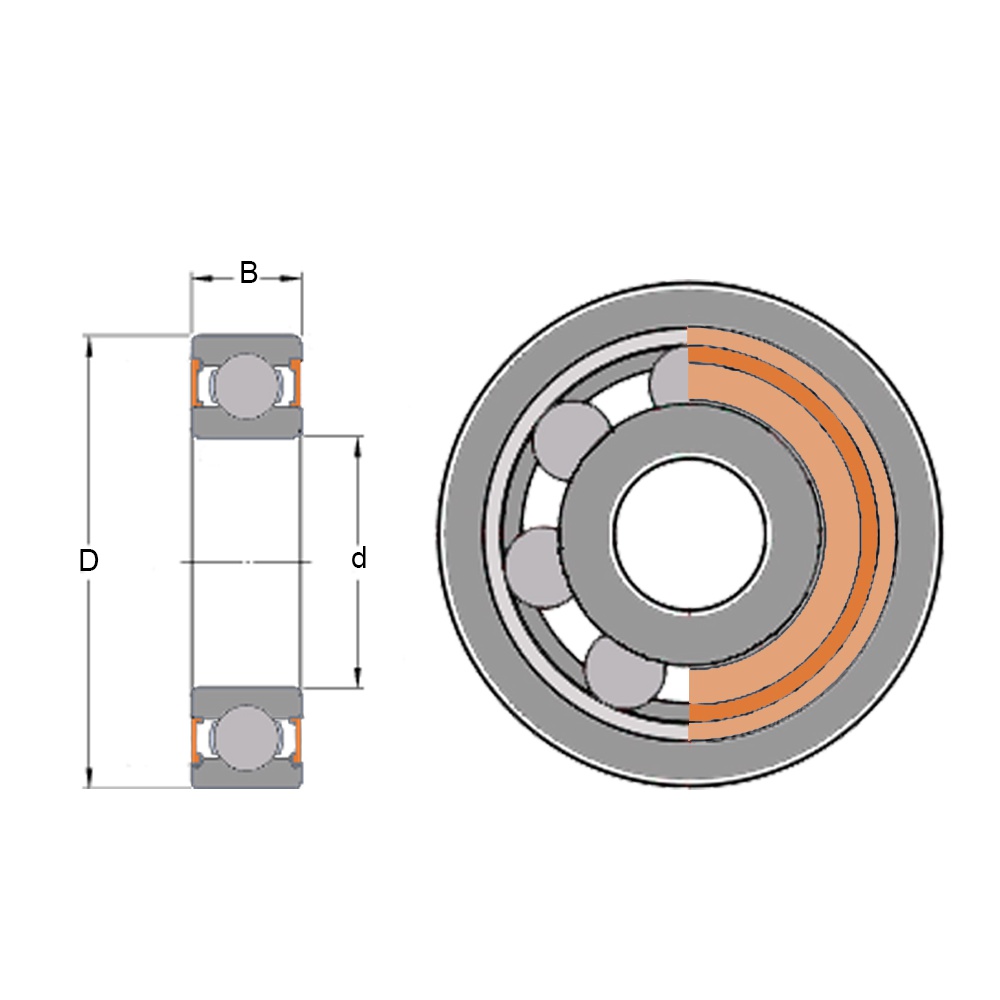

Bezeichnung der Lagerabmessungen:
d: Innendurchmesser (mm) des Lagers
D: Außendurchmesser (mm) des Lagers
B: Breite (mm) des Lagers

Grundlegende Zusatzkennzeichnungen des Lagers:
C1, C2, C3, C4, C5: Radiales Innenspiel des Lagers
P5, P6: Toleranz von Radiallagern mit Genauigkeit
Z, ZZ, 2Z: Abdeckung – Stahlblech
ZA, ZZA: abnehmbare Stahlblechabdeckung
Z1, ZZ1: Abdeckung – Edelstahl
LB, LLB: berührungslose Gummidichtung
LU, LLU: berührende Gummidichtung

Grundbezeichnung des verwendeten Schmierfetts (Füllung):
1K: Kyodo Yushi Multemp PS Nr. 2
2AS: Shell Alvania 2
1E: Exxon Andok C
6K: Klüber Isoflex Super LDS18
5C: Chevron SRI2
5K: Kyodo Yushi Multemp SRL
1W: Anderson Oil Winsor LubeL245X (Öl)
L627: Exxon Polyrex EM
