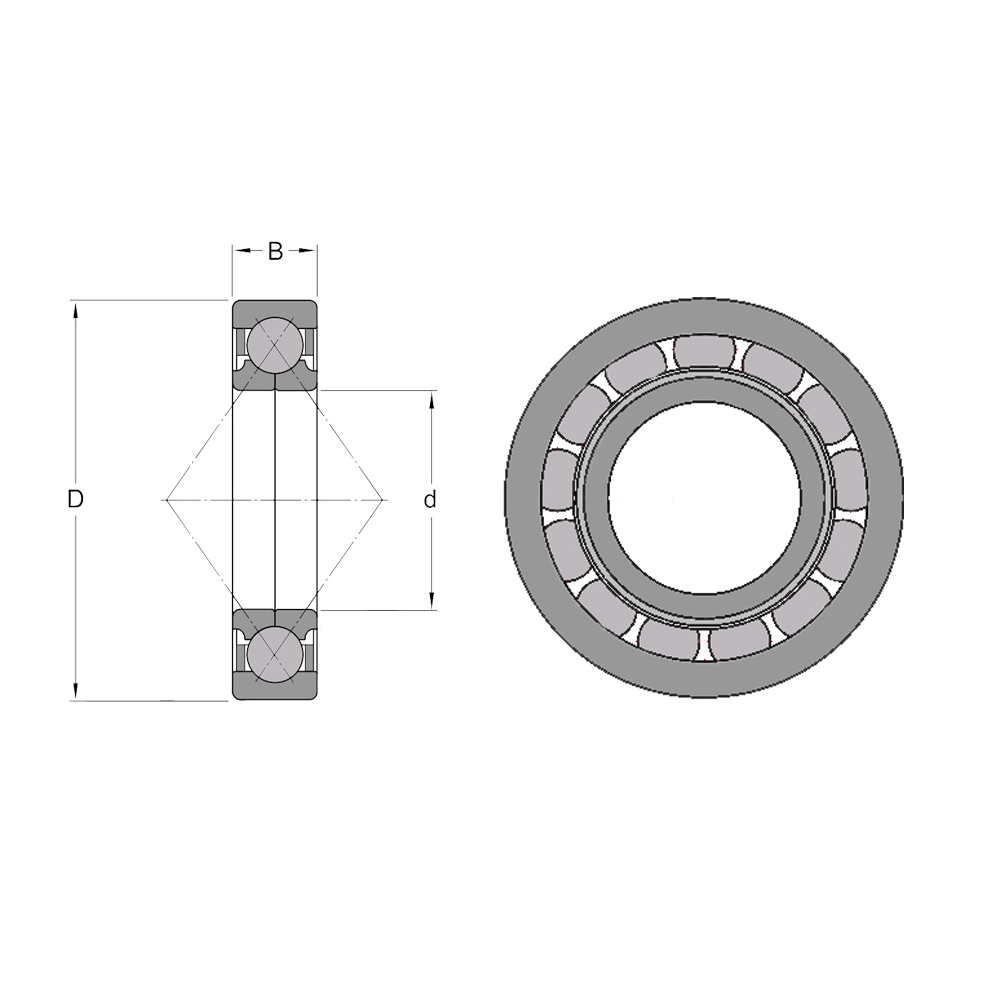

FAG QJ 309 XL-MPA – ložisko 45×100×25 mm

ČTYŘ BODOVÁ JEDNOŘADÁ KULIČKOVÁ LOŽISKA S KOSOÚHLÝM STYKEM - QJ

Čtyřbodová ložiska jsou jednořadá kuličková ložiska s kosoúhlým stykem, jejichž oběžné dráhy jsou navrženy takovým způsobem, aby mohly přenášet axiální zatížení v obou směrech. Ložiska mohou až do určité velikosti přenášet radiální zatíženi, které tvoři zlomek axiálního zatíženi. Tato ložiska vyžaduji podstatně menši prostor v axiálním směru než dvouřadá kuličková ložiska.
Ložiska ve standardním provedení mají stykový úhel 35°.

Přídavná označení – Vnitřní konstrukce
A - Stykový úhel 30°
AC - Stykový úhel 25° (A5-NSK, E-FAG)
B - Stykový úhel 40°

CA - Ložisko pro univerzální párování určené pro montáž v libovolném uspořádání. Při uspořádání zády k sobě nebo čely k sobě bude axiální vůle před montáží menší než normální (CB).
CB - Ložisko pro univerzální párování určené pro montáž v libovolném uspořádání. Při uspořádání zády k sobě nebo čely k sobě bude axiální vnitřní vůle před montáží normální.
CC - Ložisko pro univerzální párování určené pro montáž v libovolném uspořádání. Při uspořádání zády k sobě nebo čely k sobě bude axiální vůle před montáží větší než normální (CB).

DB - Dvě ložiska montována zády k sobě.
DF - Dvě ložiska montována čely k sobě.
DT - Dvě ložiska montovaná do tandemu.

E - Optimalizovaná vnitřní konstrukce.
F - Masivní okénková ocelová klec, vedená kuličkami.

GA - Ložisko pro univerzální párování určené pro montáž v libovolném uspořádání. Při uspořádání zády k sobě nebo čely k sobě bude před montáží mezi ložisky lehké předpětí.
GB - Ložisko pro univerzální párování určené pro montáž v libovolném uspořádání. Při uspořádání zády k sobě nebo čely k sobě bude před montáží mezi ložisky střední předpětí.
GC - Ložisko pro univerzální párování určené pro montáž v libovolném uspořádání. Při uspořádání zády k sobě nebo čely k sobě bude před montáží mezi ložisky těžké předpětí.

J - Lisovaná ocelová okénková klec vedená kuličkami.
M - Masivní mosazná klec vedená kuličkami. Jednotlivé konstrukce jsou označeny číslicemi, např. M1.
N1 - Pojistná drážka na širší straně vnějšího kroužku.
N2 - Dvě pojistné drážky na čele širší strany vnějšího kroužku umístěné proti sobě o 180°.
P - Vstřikovaná okénková klec z polyamidu 6,6, zesílená skelnými vlákny, vedená kuličkami.
PH - Vstřikovaná okénková klec z polyéteréterketonu. (PEEK) zesílená skelnými vlákny,
vedená kuličkami.
P5 - Rozměrová přesnost a přesnost chodu
podle třídy 5 ISO
P6 - Rozměrová přesnost a přesnost chodu podle třídy 6 ISO.
W64 - Náplň tuhého oleje Solid Oil.
Y -Lisovaná okénková mosazná klec vedená kuličkami.
