Lager LM501310/LM501349 von Timken

EINREIHIGE KEGELROLLENLAGER
Einreihige Kegelrollenlager verfügen über eine Reihe von Kegelrollen. Sie werden in Anwendungen eingesetzt, bei denen sowohl radiale als auch axiale Belastungen übertragen werden. Die Lager zeichnen sich durch eine optimierte Konstruktion der Gleitkontaktflächen des Führungsflansches, der Kegelstirnseiten und des Kontaktprofils der Laufbahnen aus. Kegelrollenlager werden in metrischen und zölligen Abmessungen hergestellt.

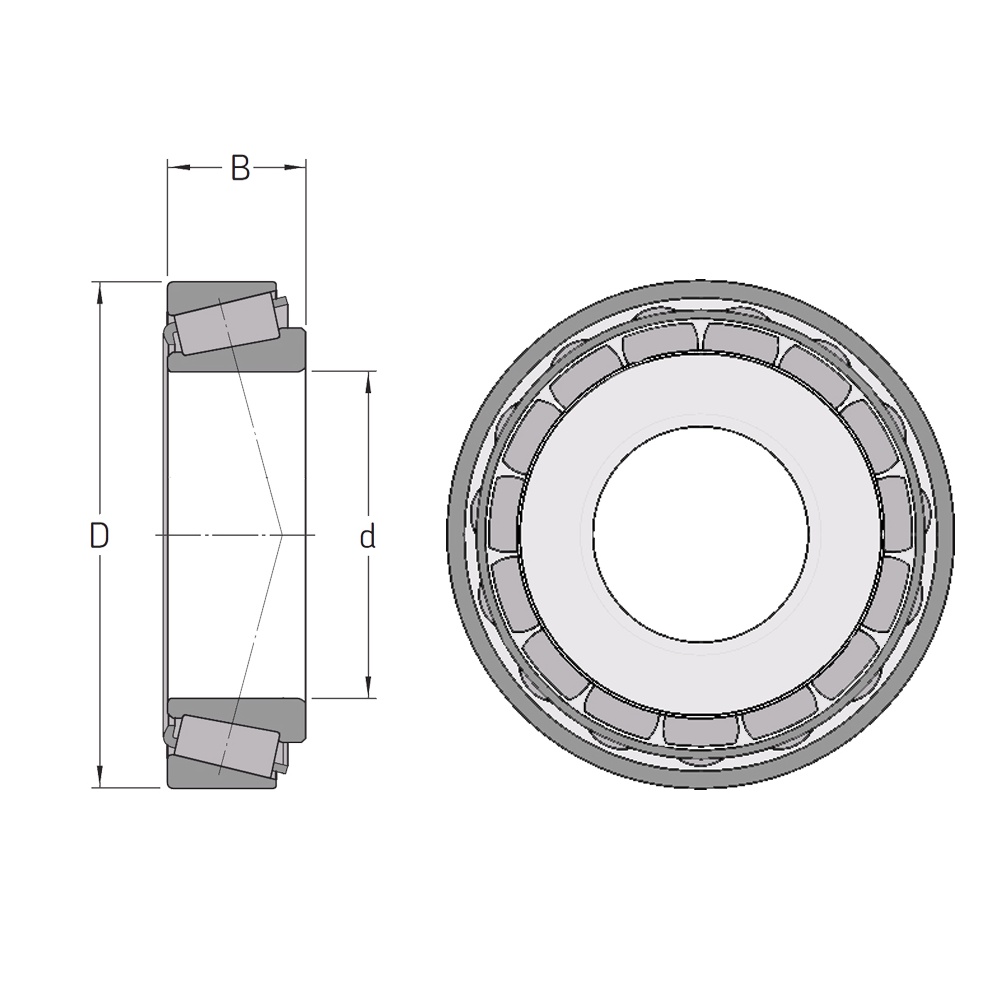

Bezeichnung der Lagerabmessungen:
d: Innendurchmesser (mm) des Lagers
D: Außendurchmesser (mm) des Lagers
B: Breite (mm) des Lagers

Grundlegende Zusatzbezeichnungen:
J – Aus Stahlblech gepresster Käfig, der von den Wälzkörpern geführt wird. Die Ziffer hinter dem Buchstaben „J“ bezeichnet eine abweichende Käfigkonstruktion.
P6 – Maß- und Laufgenauigkeit gemäß der früheren Genauigkeitsklasse 6 nach ISO.
Q – Optimierte Kontaktgeometrie und Oberflächenqualität.
TN9 – Spritzgegossener Käfig aus glasfaserverstärktem Polyamid 6,6, von Wälzkörpern geführt.
X – Hauptabmessungen nach ISO angepasst
W – Änderung der Toleranz der Ringbreite +0,05/0 mm
CL7A – Hochleistungsausführung für die Lagerung des Ritzels (ersetzt CL7C)
B – Größerer Kontaktwinkel als bei der Standardausführung
