Lager 6309 LLU/5K NTN – auf Lager 544 CZK

EINREIHIGE KUGELLAGER NTN
TYP –LLU/LLB: Gummidichtung auf beiden Seiten des Lagers.

Kugellager sind aufgrund ihrer Fähigkeit, sehr hohe Drehzahlen zu übertragen, die am weitesten verbreitete und am häufigsten verwendete Lagertyp. Sie eignen sich sowohl für die Aufnahme von Radial- als auch von Axialbelastungen. Kugellager werden in vielen Ausführungen, Varianten und Größen geliefert. Standardausführung – offen, mit Dichtung abgedeckt oder gekapselt.

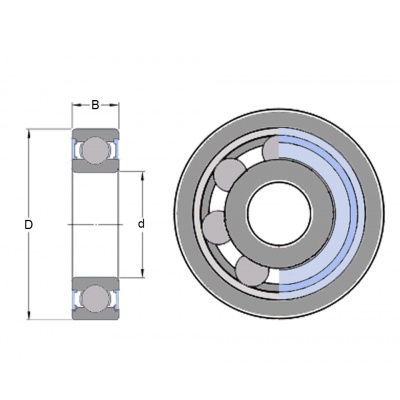

Bezeichnung der Lagerabmessungen:
d: Innendurchmesser (mm) des Lagers
D: Außendurchmesser (mm) des Lagers
B: Breite (mm) des Lagers

Grundlegende Zusatzkennzeichnungen des Lagers:
C1, C2, C3, C4, C5: Radiales Innenspiel des Lagers
P5, P6: Toleranz von Radiallagern mit Genauigkeit
Z, ZZ, 2Z: Abdeckung – Stahlblech
ZA, ZZA: abnehmbare Stahlblechabdeckung
Z1, ZZ1: Abdeckung – Edelstahl
LB, LLB: berührungslose Gummidichtung
LU, LLU: berührende Gummidichtung

Grundbezeichnung des verwendeten Schmierfetts (Füllung):
1K: Kyodo Yushi Multemp PS Nr. 2
2AS: Shell Alvania 2
1E: Exxon Andok C
6K: Klüber Isoflex Super LDS18
5C: Chevron SRI2
5K: Kyodo Yushi Multemp SRL
1W: Anderson Oil Winsor LubeL245X (Öl)
L627: Exxon Polyrex EM
