ZVL NJ 309 E – Lager 45×100×25 mm

EINREIHIGE ROLLENLAGER, TYP „NJ“
Einreihige Rollenlager übertragen hohe radiale Belastungen und ermöglichen gleichzeitig hohe Drehzahlen. Einreihige Rollenlager werden in verschiedenen Ausführungen hergestellt, die sich vor allem durch die Anordnung der Führungsflansche unterscheiden.
TYP „NJ“
Der Innenring des Lagers in der Ausführung NJ verfügt über zwei Führungsflansche, der Außenring des Lagers ist mit einem Führungsflansch versehen. Diese Lager können als Axialführung in einer Richtung eingesetzt werden.

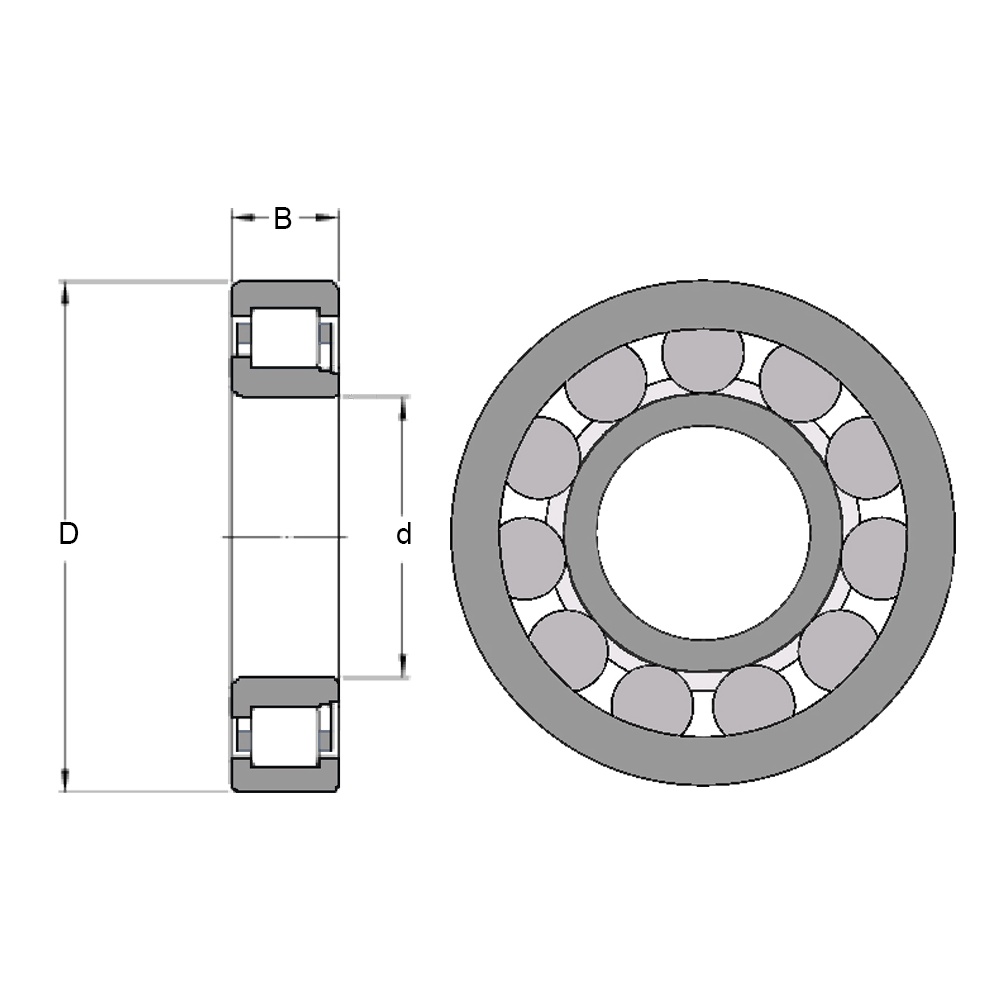

Bezeichnung der Lagerabmessungen:
d: Innendurchmesser (mm) des Lagers
D: Außendurchmesser (mm) des Lagers
B: Breite (mm) des Lagers

Grundbezeichnungen:
CN – normales radiales Innenspiel; diese Bezeichnung wird in der Regel in Verbindung mit einem der unten aufgeführten Buchstaben verwendet, der den verringerten oder verschobenen Spielbereich angibt.
C2, C3, C4, C5 – diese Bezeichnungen geben das radiale Innenspiel an.
EC – Optimierte Innenkonstruktion, gekennzeichnet durch eine größere Anzahl von Rollen, die größere Abmessungen aufweisen können, sowie durch einen modifizierten Kontakt zwischen den Rollenstirnflächen und den Flanschen.
J – Gepresster Stahlkäfig
MA, MB, ML, MP, MR – Typ des verwendeten Stahlkäfigs.
N – Nut für Sicherungsring im Außenring des Lagers. NR identische Bezeichnung + Sicherungsring
P Spritzgusskäfig aus Polyamid 6,6, glasfaserverstärkt, von Wälzkörpern geführt.
