Lager NU 308 E-XL-M1 FAG
Další varianty: Ložisko NU 308
- ZKL (skladem)
- E-XL-M1 FAG
JEDNOŘADÁ VÁLEČKOVÁ LOŽISKA, TYP „NU“
Jednořadá válečková ložiska přenášejí vysoká radiální zatížení a zároveň umožňují dosáhnou vysokých otáček. Jednořadá válečková ložiska jsou vyráběna v různých provedení, lišící se především umístěním vodících přírub.
TYP „NU“
Vnitřní kroužek ložiska v provedení NU má dvě vodící příruby, vnější kroužek ložiska je bez vodicích přírub.

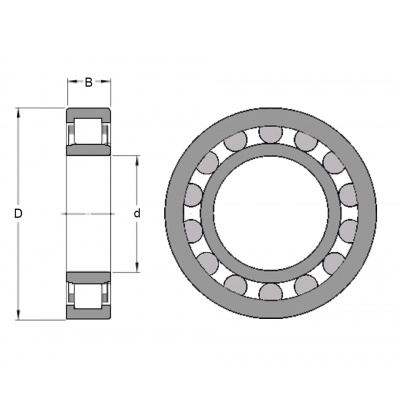

Identifikace rozměru ložiska:
d: vnitřní průměr (mm) ložiska
D: vnější průměr (mm) ložiska
B: šířka (mm) ložiska
Základní přídavná označení:
CN - normální radiální vnitřní vůle; označeni je zpravidla používáno ve spojeni s některým níže uvedeným písmenem, které vyjadřuje zmenšeny nebo posunuty rozsah vůle.
C2,C3,C4,C5 – označení vyjadřuje radiální vnitřní vůle.
EC - Optimalizovaná vnitřní konstrukce, vyznačuje se větším počtem válečků, které mohou mít větší rozměry a modifikovaným stykem mezi čely válečků a přírubami.
J – lisovaná ocelová klec
MA,MB,ML,MP,MR – typ použité ocelové klece.
N – Drážka pro pojistný kroužek ve vnějším kroužku ložiska. NR identický popis + pojistný kroužek
P Vstřiková klec z polyamidu 6,6, zesílená skleněnými vlákny vedená valivými tělesy.
Technické parametry — Ložisko NU 308 FAG
| Typ produktu | Jednořadé válečkové ložisko |
|---|---|
| Vnitřní průměr (d) | 40 mm |
| Vnější průměr (D) | 90 mm |
| Šířka (B) | 23 mm |
| Dynamická únosnost (Cr) | 84,2 kN |
| Statická únosnost (C0r) | 78 kN |
| Limitní otáčky (plast. mazivo) | 7 500 1/min |
| Limitní otáčky (olej) | 9 500 1/min |
| Hmotnost | 0,668 kg |
Často hledáte také jako…
NU 308 E-XL-M1, 40x90x23, 40×90×23, 40 x 90 x 23, 40-90-23, 40*90*23, 40x90x23 mm, 40×90×23 mm, 40 90 23, ložisko 40x90x23, loziska 40x90x23, bearing 40x90x23, kuličkové ložisko 40x90x23, lozisko, kulickove lozisko, kuzelikove lozisko, jehlove lozisko, bearing.
TS2600280
Technische Daten
- Lager Innen-⌀ [mm]
- 40
- Lager Breite [mm]
- 23
- Lager Außen-⌀ [mm]
- 90
- Lager Hersteller
- FAG
- Lager Bezeichnung
