Keilriemen PIX 9,5x615 La AVX10

AUTOMOBIL-KEILRIEMEN, GESCHNITTEN UND GESCHLIFFEN AVX10
Keilriemen sind das am häufigsten verwendete Element mechanischer Getriebe zur Übertragung von Drehbewegung und damit mechanischer Energie von einer Welle auf eine andere. Der Anwendungsbereich reicht von kleinen Haushaltsgeräten über Kompressoren, Gebläse und Fertigungslinien bis hin zu Antrieben von Aggregaten in Kraftfahrzeugen, Maschinenanlagen, der Landwirtschaft usw.
Die Basisreihe der automobilen, geschnittenen und geschliffenen Keilriemen basiert auf der Fertigungstechnologie für industrielle geschnittene Riemen. Die Konstruktion der automobilen Riemen ist für den Langzeitbetrieb in Verbrennungsmotoren ausgelegt. Alle AVX-Profile ersetzen die früher verwendeten Querschnitte von ummantelten Riemen mit schmalem Profil. Ihre Nennlängen sind in La angegeben.
Grundquerschnitte: AVX10, AVX11,9, AVX13, AVP13
Zusatzquerschnitte: AVX14, AVX17, 2-SPB, 3-SPB, 2-XPB

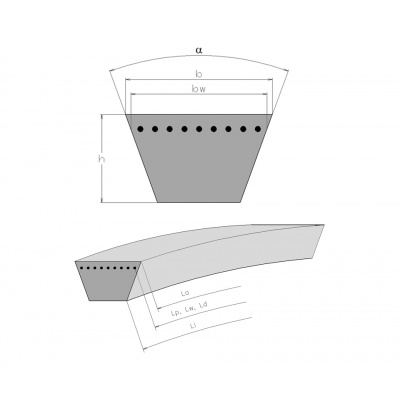

Parameter zur Identifizierung von Abmessung und Riementyp.
La Außenlänge (Umfang).
Li Innenlänge (Umfang).
Lw=Lp=Ld Berechnungslänge. Gemessen am Umfang der neutralen Fasern, die beim Biegen des Riemens stets die gleiche Länge beibehalten (ca. in 2/3 der Riemenhöhe).
b = 10 mm Breite der äußeren Riemenbasis.
h = 8 mm Riemenhöhe.
bw = 8,5 mm Berechnungsbreite. Breite des Riemens an der Stelle der neutralen Fasern.
α = 36° Winkel zwischen den Riemenseiten, gemessen an einem geraden Abschnitt im gespannten Zustand.
