Optibelt-Keilriemen 9,5x1215 La SPZ/1202 Lw/3V-475

UMWICKELTE SCHMALKEILRIEMEN SPZ/ 3V/ 9,5 (9,7)
Keilriemen sind das am häufigsten verwendete Element mechanischer Getriebe zur Übertragung von Drehbewegung und damit auch mechanischer Energie von einer Welle auf eine andere. Der Anwendungsbereich reicht von kleinen Haushaltsgeräten über Kompressoren, Gebläse und Fertigungslinien bis hin zu Antrieben von Aggregaten in Kraftfahrzeugen, Maschinenanlagen, der Landwirtschaft usw.
Das Basisprogramm der ummantelten Keilriemen wird durch ein schmales Profil (SPZ, SPA, SPB, SPC und V) ergänzt, das konstruktiv auf den klassischen Querschnitten Z/10, A/13, B/17 und C/22 basiert und diese gleichzeitig ersetzt. Das schmale Profil überträgt im Vergleich zum klassischen Profil bis zu 100 % mehr Leistung.

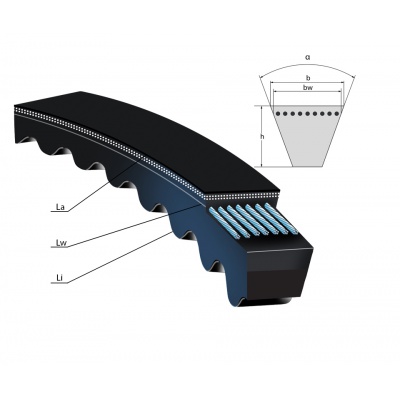

Parameter zur Identifizierung von Abmessung und Typ des Riemens.
La Außenlänge (Umfang).
Li Innenlänge (Umfang).
Lw=Lp=Ld Berechnungslänge. Gemessen am Umfang der neutralen Fasern, die beim Biegen des Riemens stets die gleiche Länge beibehalten (ca. in 2/3 der Riemenhöhe).
b = 9 mm Breite der äußeren Riemenbasis.
h = 8 mm Höhe des Riemens.
α 38° Winkel zwischen den Seiten des Riemens, gemessen am geraden Abschnitt im gespannten Zustand.
