FAG 1206 TVH – Lager 30×62×16 mm

ZWEIREIHIGE SCHWENK-KUGELLAGER
Ein Schwenk-Kugellager verfügt über zwei Kugelreihen mit einer gemeinsamen Kugellaufbahn im Außenring. Diese Konstruktion ermöglicht das Schwenken des Lagers und gleicht Fluchtungsfehler der Welle gegenüber dem Gehäuse aus. Das Lager eignet sich ideal für Lagerungen, bei denen es zu einer Durchbiegung der Welle oder zu Fluchtungsfehlern kommen kann.

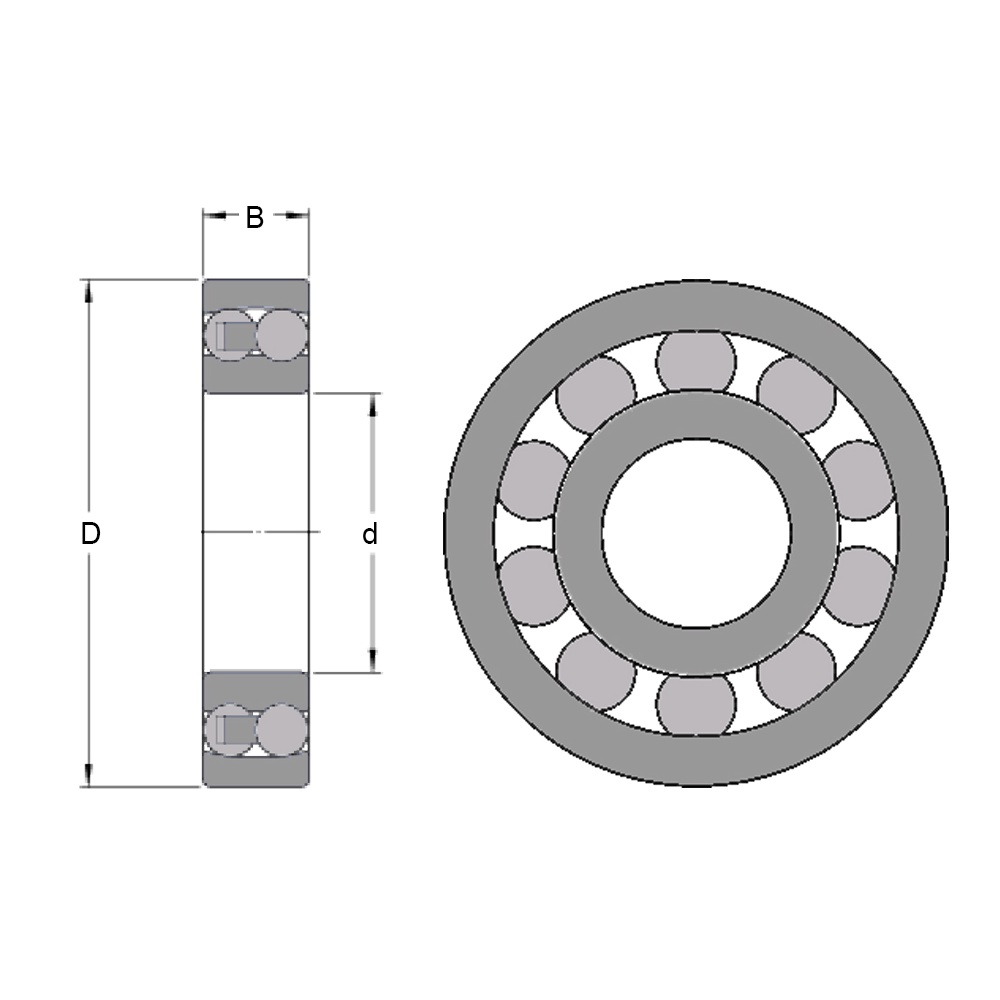

Lagerbezeichnung:
d: Innendurchmesser (mm) des Lagers
D: Außendurchmesser (mm) des Lagers
B: Breite (mm) des Lagers

Zusatzbezeichnungen
2RS1 = RS1-Kontaktdichtung auf beiden Seiten des Lagers
C3 = Radiales Innenspiel größer als normal
E = Optimierte Innenkonstruktion
K Konische Bohrung mit einer Konizität von 1:12
M = Massiver Messingkäfig, von den Wälzkörpern geführt 2RS1
Kontaktdichtung aus Nitrilkautschuk (NBR), beidseitig des Lagers mit einem
Stahlring verstärkt TN = Spritzgegossener offener Käfig aus Polyamid 6,6, von den Wälzkörpern geführt
TN9 = Spritzgegossener offener Käfig aus glasfaserverstärktem Polyamid 6,6,
von Wälzkörpern geführt
TNG = Massiver Käfig aus Polyamid oder einem ähnlichen Kunststoff, glasfaserverstärkt
TV(TVH) = Massiver Käfig aus Polyamid oder einem ähnlichen Kunststoff ohne Glasfasern
