ZVL 51101 – Lager 12×26×9 mm

AXIALKUGELLAGER
Axialkugellager nehmen ausschließlich Axialkräfte auf. Auf die Lager dürfen keine Radialkräfte einwirken. Axialkugellager werden im Allgemeinen in einseitig wirkende und beidseitig wirkende Lager unterteilt. Einseitig wirkende Axialkugellager übertragen Belastungen nur in einer Richtung. Beidseitig wirkende Axialkugellager hingegen übertragen Axialbelastungen, die in beide Richtungen wirken. Die Lager bestehen im Allgemeinen aus einem Wellenring, einem Gehäusering (zwei Gehäuseringe bei beidseitigen Axiallagern) und einem Käfig mit Kugeln (zwei Käfige mit Kugeln bei beidseitigen Axiallagern).

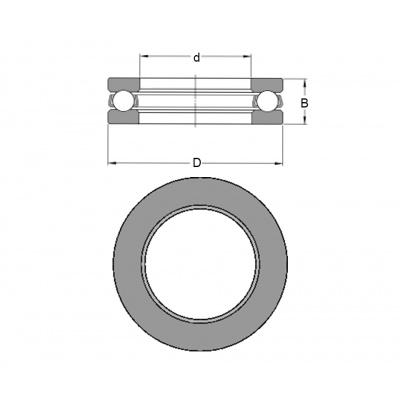

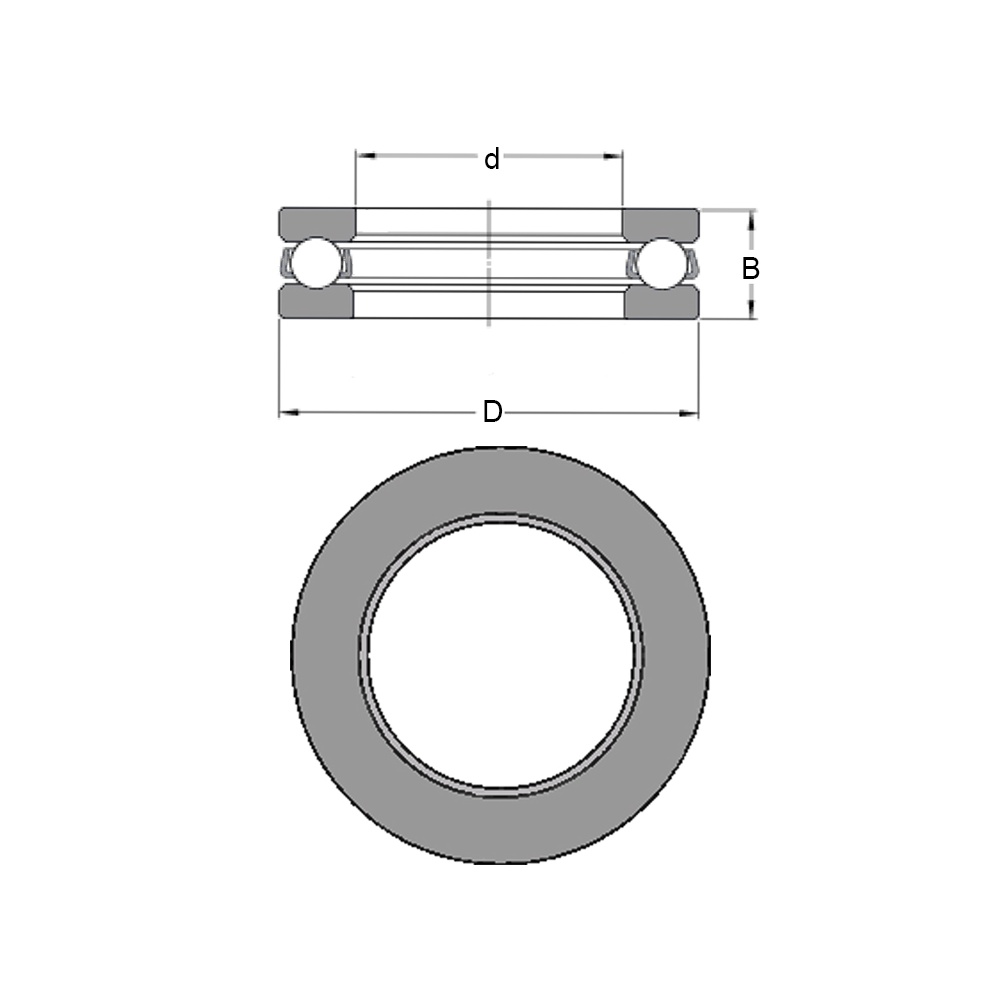

Lagerbezeichnung:
d: Innendurchmesser (mm) des Lagers
D: Außendurchmesser (mm) des Lagers
B: Breite (mm) des Lagers

Grundlegende Zusatzbezeichnungen des Lagers:
F – Massiver Stahlkäfig, von Wälzkörpern geführt
JR – Käfig mit zwei geraden, gepressten Stahlringen, von Wälzkörpern geführt
M – Massiver Messingkäfig, von Wälzkörpern geführt
P5 – Erhöhte Maßgenauigkeit und Genauigkeit gemäß ISO-Klasse 5
P6 – Erhöhte Maßgenauigkeit und Genauigkeit gemäß ISO-Klasse 6
TN9 – Spritzgegossener Käfig aus glasfaserverstärktem Polyamid 6,6, geführt durch Wälzkörper
