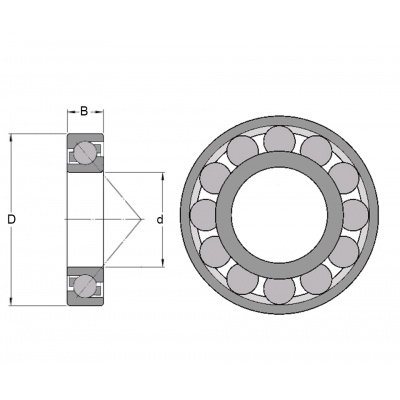

EINREIHIGE KUGELLAGER MIT SCHRÄGKONTAKT
Einreihige Kugellager mit schrägem Kontakt können Axialkräfte nur in einer Richtung aufnehmen. Dieser Lagertyp wird üblicherweise gegenüber einem zweiten Lager angeordnet. Diese Lager sind nicht zerlegbar und die Lagerringe sind mit einem hohen und einem niedrigen Bund versehen. Der niedrige Ring ermöglicht den Einsatz einer großen Anzahl von Kugeln im Lager und damit eine relativ hohe Tragfähigkeit. Das Lager kann starken Beschleunigungen und Verzögerungen ausgesetzt werden. Schrägkugellager sind als Baureihen 70xx, 72xx, 73xx, 718xx, 719xx gekennzeichnet.
Zusatzbezeichnungen – Innenkonstruktion
A – Kontaktwinkel 30°
AC – Kontaktwinkel 25° (A5-NSK, E-FAG)
B – Kontaktwinkel 40°

CA – Lager für universelle Paarung, bestimmt für den Einbau in beliebiger Anordnung. Bei Rücken-an-Rücken- oder Stirn-an-Stirn-Anordnung ist das axiale Spiel vor dem Einbau geringer als normal (CB).
CB – Lager für universelle Paarung, bestimmt für den Einbau in beliebiger Anordnung. Bei Rücken-an-Rücken- oder Stirn-an-Stirn-Anordnung ist das axiale Innenspiel vor der Montage normal.
CC – Lager für universelle Paarung, geeignet für den Einbau in beliebiger Anordnung. Bei Rücken-an-Rücken- oder Stirn-an-Stirn-Anordnung ist das axiale Spiel vor der Montage größer als normal (CB).

DB – Zwei Lager, Rücken an Rücken montiert.
DF – Zwei Lager, Stirn an Stirn montiert.
DT – Zwei Lager, im Tandem montiert.

E – Optimierte Innenkonstruktion.
F – Massiver, von Kugeln geführter Stahlkäfig mit Fenster.

GA – Lager für universelle Paarung, geeignet für den Einbau in beliebiger Anordnung. Bei Rücken-an-Rücken- oder Stirn-an-Stirn-Anordnung besteht vor dem Einbau eine leichte Vorspannung zwischen den Lagern.
GB – Lager für universelle Paarung, vorgesehen für den Einbau in beliebiger Anordnung. Bei Rücken-an-Rücken- oder Stirn-an-Stirn-Anordnung besteht vor dem Einbau eine mittlere Vorspannung zwischen den Lagern.
GC – Lager für universelle Paarung, vorgesehen für den Einbau in beliebiger Anordnung. Bei Rücken-an-Rücken- oder Stirn-an-Stirn-Anordnung
