Sechskantriemen 17/HBB 3990 Lw 155" PIX

SECHSKANTRIEMEN HBB/17
Sechskantriemen (doppelseitig, beidseitig, hexagonal) werden in Antrieben eingesetzt, bei denen mehr als zwei Riemenscheiben vorhanden sind. Bei Verwendung eines Sechskantriemens können beide Antriebsseiten des Riemens genutzt werden. Bei Serpentinenanwendungen kann ein gegenläufiger Betrieb benachbarter Riemenscheiben gewährleistet werden. Sechskantriemen kommen vor allem in der Landwirtschaft, bei Rasenmähern, Häckslern, Rührwerken usw. zum Einsatz.
Die Profile können auf Standard-Riemenscheiben der Typen SPZ, SPA, SPB und SPC
verwendet werden Empfehlung: Angesichts der Vielzahl an Anbietern von Sechskantriemen empfehlen wir, sich an den in Zoll angegebenen Abmessungen

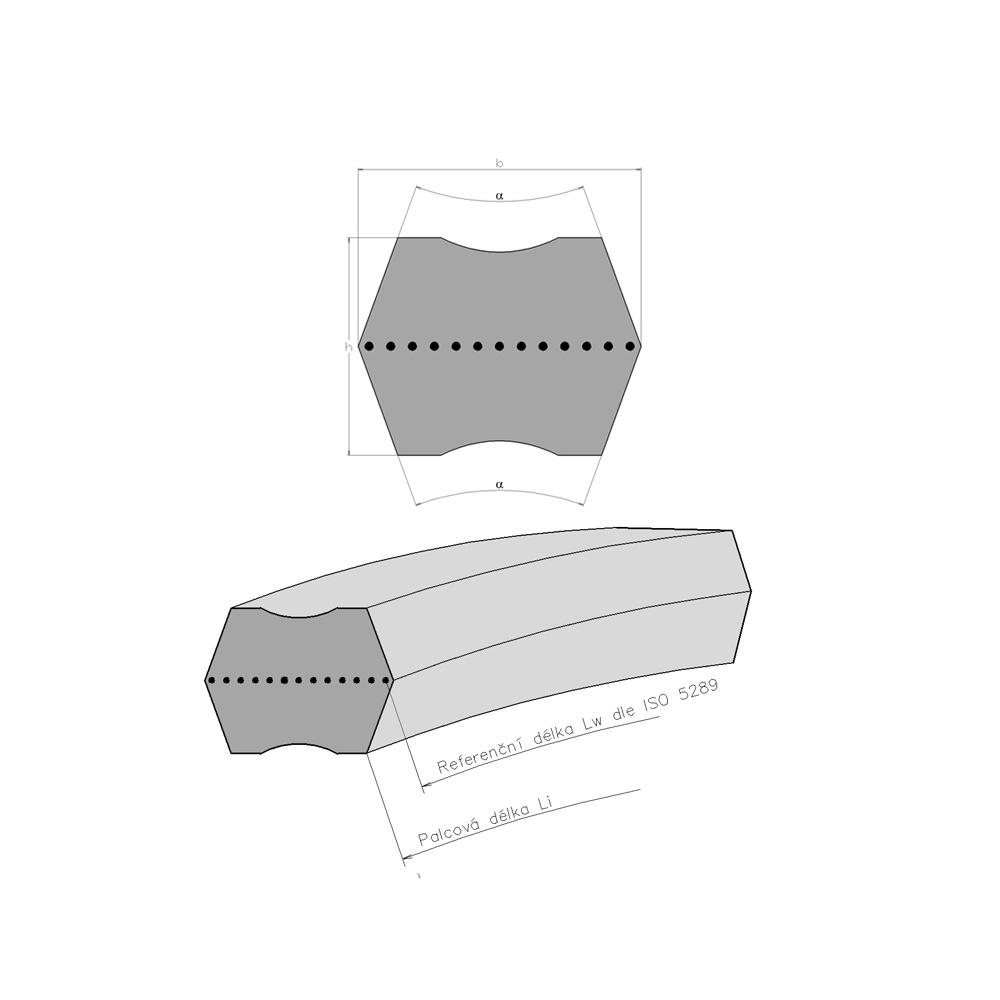

zu orientieren Parameter zur Identifizierung von Abmessung und Riementyp.
Le Effektive (Referenz-)Länge.
Lw Berechnungslänge.
Li Innenlänge

b = 17 mm Riemenbreite.
h = 13 mm Riemenhöhe.
α = 40° Winkel zwischen den Riemenseiten, gemessen am geraden Abschnitt im gespannten Zustand.
