Bestellhinweise: Wählen Sie den richtigen Typ aus, vergewissern Sie sich, dass Sie die gewünschte Länge haben, und geben Sie die Breite des Riemens in das Feld „Anzahl“ ein. Wenn Sie zwei Riemen vom Typ 5M 400 mit einer Breite von 15 mm bestellen, geben Sie im Feld „Anzahl“ 30 mm ein und vermerken Sie im Feld „Anmerkungen“, dass es sich um zwei Stück 5M 400 mit einer Breite von 15 mm handelt.
ZAHNRIEMEN TYP HTD-5M
Riemen vom Typ HTD bestehen aus Neopren, wobei die Zähne durch ein PAD-Gewebe geschützt sind. Derzeit sind sie der vielseitigste Typ von synchronen Zahnriemen. HTD-Riemen kommen vor allem in Anwendungen zum Einsatz, bei denen eine präzise Zeitsteuerung und eine standardmäßige Kraftübertragung erforderlich sind. Je nach Zahnabstand (Größe der übertragenen Leistung) werden HTD-Riemen von Miniaturgeräten bis hin zu großen Antrieben in Industrie- und Landmaschinen eingesetzt, in denen sie auch bei hohen Drehzahlen geräuscharm sind.
Standardmäßig gelieferte Profile:
HTD – 3M, 5M, 8M, 14M
HTD beidseitig – D5M, D8M

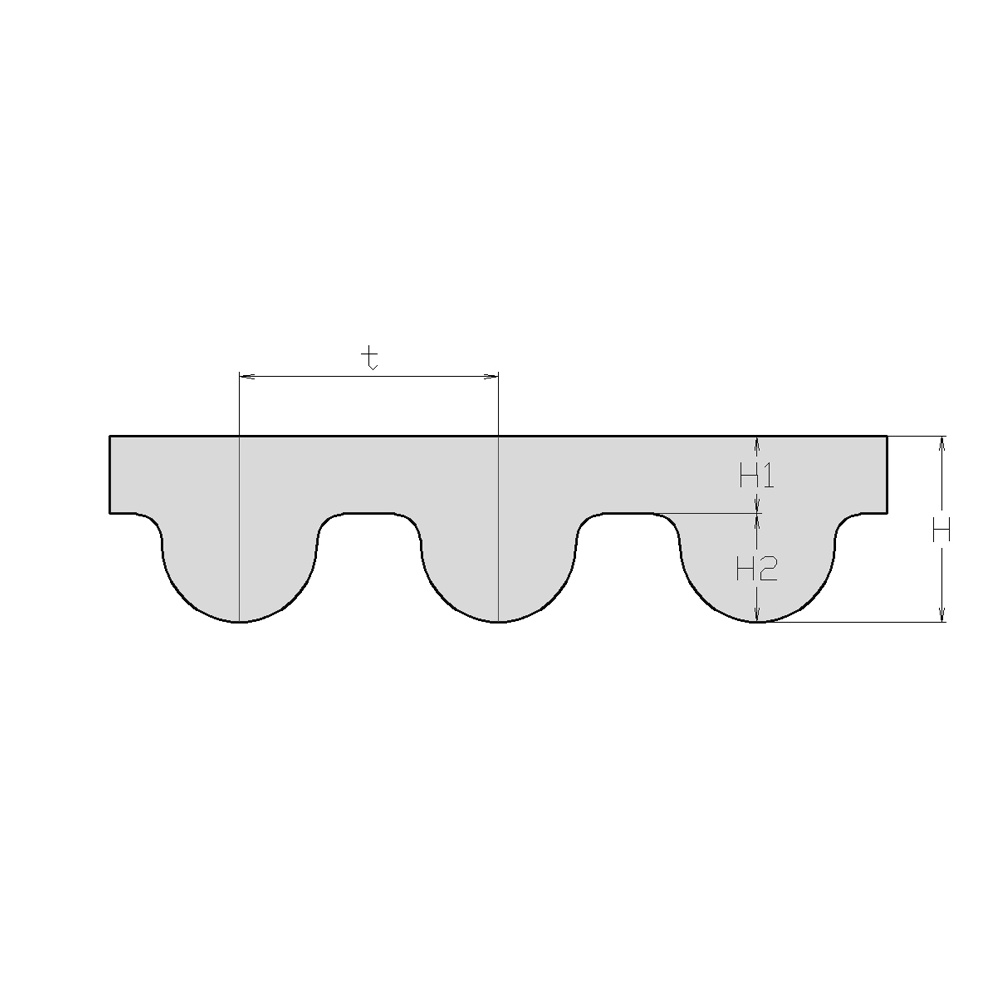

Abmessungen/Parameter des Profils 5M
t = 5,00 mm Zahnabstand.
H1 = 1,88 mm Körperhöhe.
H2 = 1,93 mm Zahnhöhe.
H = 3,81 mm Gesamthöhe
S = 3,00 mm Zahnfuß
Standardbreiten:
Code 9 = 9,00 mm
Code 15 = 15,00 mm
Code 25 = 25,00 mm
Technische Daten
