Bestellhinweise: Wählen Sie den richtigen Typ aus, vergewissern Sie sich, dass Sie die gewünschte Länge haben, und geben Sie die Breite des Riemens in das Feld „Anzahl“ ein. Wenn Sie zwei Riemen vom Typ 8M 1040 mit einer Breite von 20 mm bestellen, geben Sie in das Feld „Anzahl“ 40 mm ein und vermerken Sie in den Anmerkungen: „2 Stück 8M 1040, Breite 20 mm“.
ZAHNRIEMEN TYP HTD-8M
Riemen vom Typ HTD bestehen aus Neopren, wobei die Zähne durch ein PAD-Gewebe geschützt sind. Derzeit sind sie der vielseitigste Typ von synchronen Zahnriemen. HTD-Riemen kommen vor allem in Anwendungen zum Einsatz, bei denen eine präzise Zeitsteuerung und eine standardmäßige Kraftübertragung erforderlich sind. Je nach Zahnabstand (Größe der übertragenen Leistung) werden HTD-Riemen von Miniaturgeräten bis hin zu großen Antrieben in Industrie- und Landmaschinen eingesetzt, in denen sie auch bei hohen Drehzahlen geräuscharm sind.
Standardmäßig gelieferte Profile:
HTD – 3M, 5M, 8M, 14M
HTD beidseitig – D5M, D8M

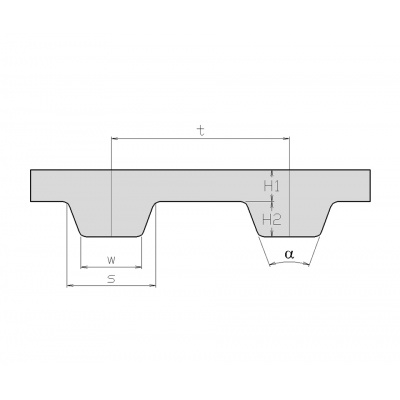

Abmessungen/Parameter des Profils 8M
t = 8,00 mm Zahnabstand.
H1 = 2,31 mm Körperhöhe.
H2 = 3,28 mm Zahnhöhe.
H = 5,59 mm Gesamthöhe
S = 5,20 mm Zahnfuß
Standardbreiten:
Code 20 = 20,00 mm
Code 30 = 30,00 mm
Code 50 = 50,00 mm
Code 85 = 85,00 mm
Technische Daten
