Bestellhinweise: Wählen Sie den richtigen Typ aus, vergewissern Sie sich, dass Sie die gewünschte Länge haben, und geben Sie im Feld „Anzahl“ die Breite des Riemens ein. Wenn Sie zwei Riemen vom Typ ZR L 270 mit einer Breite von 20 mm bestellen, geben Sie im Feld „Anzahl“ 40 mm ein und vermerken Sie im Feld „Anmerkungen“, dass es sich um zwei Stück ZR L 270 mit einer Breite von 20 mm handelt.
ZAHNRIEMEN CTB – ZR-L (3/8“)
Zoll-Zahnriemen vom Typ CTB werden als Halbzeug für die Herstellung spezifischer Riemen verwendet. Die eigentlichen Zoll-Zahnriemen vom Typ CTB, manchmal auch als ZR bezeichnet, sind mit trapezförmigen Zähnen versehen. Der Einsatzbereich liegt vor allem in älteren Industrieanwendungen oder dort, wo eine kostengünstige und verfügbare Antriebslösung mit normalen oder geringeren Anforderungen an die Kraftübertragung gefragt ist. Die Riemen sind öl- und ozonbeständig. Sie sind nicht antistatisch.
Standardmäßig lieferbare Profile:
CTB (Neopren) MXL, XL, L, H, HX, XXH
CTB (Polyurethan) MXL, XL, L, H

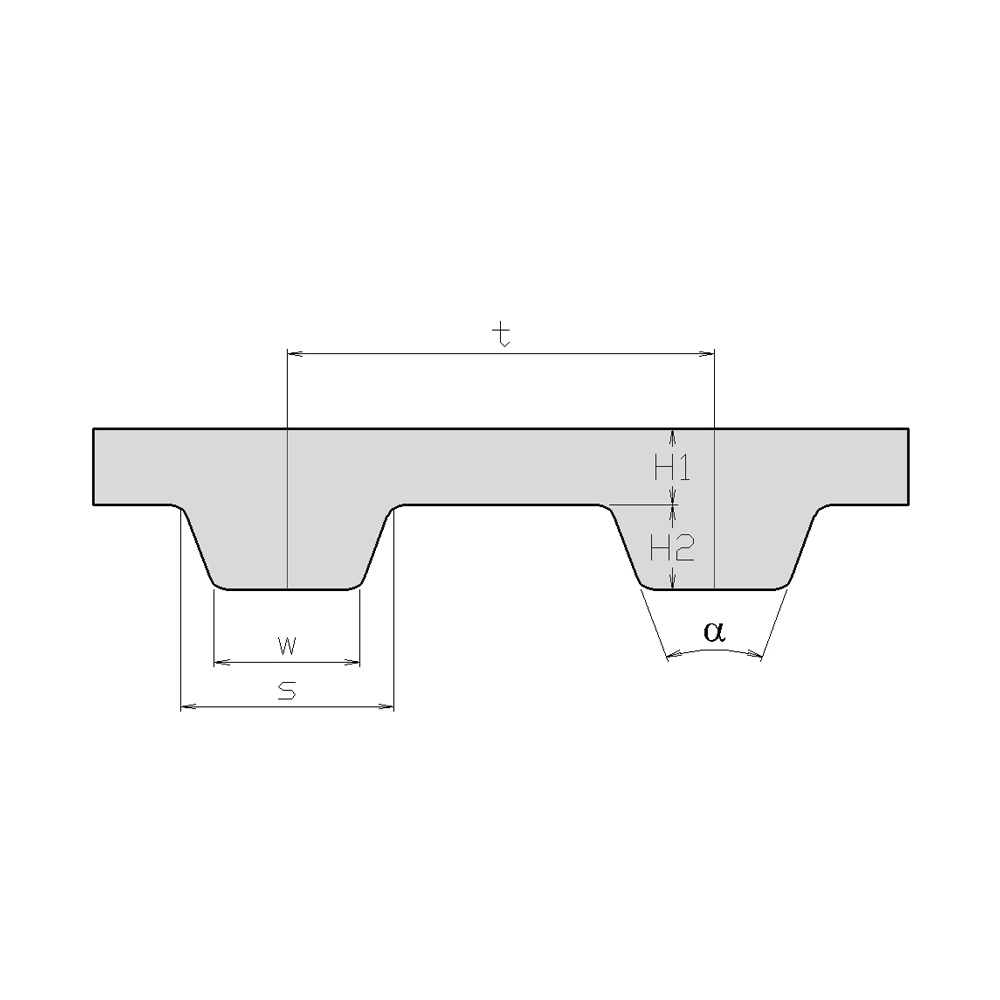

Abmessungen/Parameter des Profils L
α = 40°
t = 9,525 mm Zahnabstand.
H1 = 1,69 mm Körperhöhe.
H2 = 1,91 mm Zahnhöhe.
H = 3,60 mm Gesamthöhe
S = 4,65 mm Zahnfuß
Standardbreiten:
Code 050 = 12,70 mm = 1/2 “
Code 075 = 19,05 mm = 3/4 “
Code 100 = 25,40 mm = 1 “
Code 150 = 38,10 mm = 1 1/2 “
Code 200 = 50,80 mm = 2 “
Technische Daten
Bestellhinweise: Wählen Sie den richtigen Typ aus, vergewissern Sie sich, dass Sie die gewünschte...
Bestellhinweise: Wählen Sie den richtigen Typ aus, vergewissern Sie sich, dass Sie die gewünschte...
Bestellhinweise: Wählen Sie den richtigen Typ aus, vergewissern Sie sich, dass Sie die gewünschte...
Lieferzeit: 2–3 Werktage.
