Bestellhinweise: Wählen Sie den richtigen Typ aus, vergewissern Sie sich, dass Sie die gewünschte Länge haben, und geben Sie im Feld „Anzahl“ die Breite des Riemens ein. Wenn Sie zwei Riemen vom Typ ZR XL 130 mit einer Breite von 20 mm bestellen, geben Sie im Feld „Anzahl“ 40 mm ein und vermerken Sie im Feld „Anmerkungen“, dass es sich um zwei Stück ZR XL 130 mit einer Breite von 20 mm handelt.
ZAHNRIEMEN CTB – ZR-XL
CTB-Zahnriemen werden als Halbzeug für die Herstellung spezifischer Riemen verwendet. Die CTB-Zahnriemen selbst, manchmal auch als ZR bezeichnet, sind mit trapezförmigen Zähnen versehen. Der Einsatzbereich liegt vor allem in älteren Industrieanwendungen oder dort, wo eine kostengünstige und verfügbare Antriebslösung mit normalen oder geringeren Anforderungen an die Kraftübertragung gefragt ist. Die Riemen sind öl- und ozonbeständig. Sie sind nicht antistatisch.
Standardmäßig lieferbare Profile:
CTB (Neopren) MXL, XL, L, H, HX, XXH
CTB (Polyurethan) MXL, XL, L, H

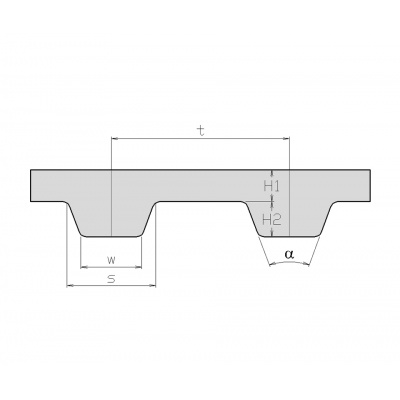

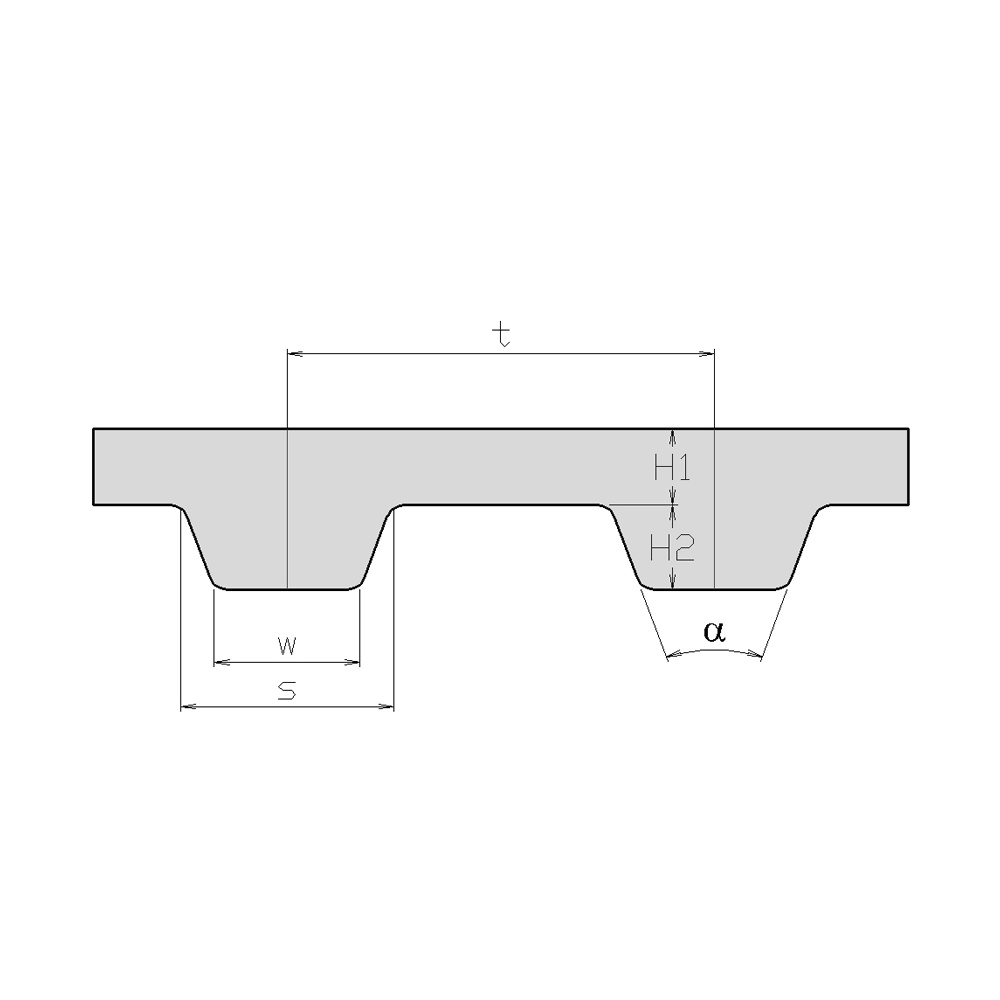

Abmessungen/Parameter des Profils XL
α = 50°
t = 5,08 mm Zahnabstand.
H1 = 1,02 mm Körperhöhe.
H2 = 1,27 mm Zahnhöhe.
H = 2,29 mm Gesamthöhe
S = 2,57 mm Zahnfuß
Standardbreiten:
Code 025 = 6,350 mm = 1/4 “
Code 031 = 7,940 mm = 5/16 “
Code 037 = 9,530 mm = 3/8 “
Code 050 = 12,70 mm = 1/2 “
Code 075 = 19,05 mm = 3/4 “
Technische Daten
