Lager 2204 ZVL – auf Lager 131 CZK

ZWEIREIHIGE SCHWENKKUGELLAGER
Ein Schwenkkugellager verfügt über zwei Kugelreihen mit einer gemeinsamen Kugellaufbahn im Außenring. Diese Konstruktion ermöglicht das Schwenken des Lagers und gleicht Unwuchten der Welle gegenüber dem Gehäuse aus. Das Lager eignet sich ideal für Lagerungen, bei denen es zu einer Durchbiegung der Welle oder zu Unwuchten kommen kann.

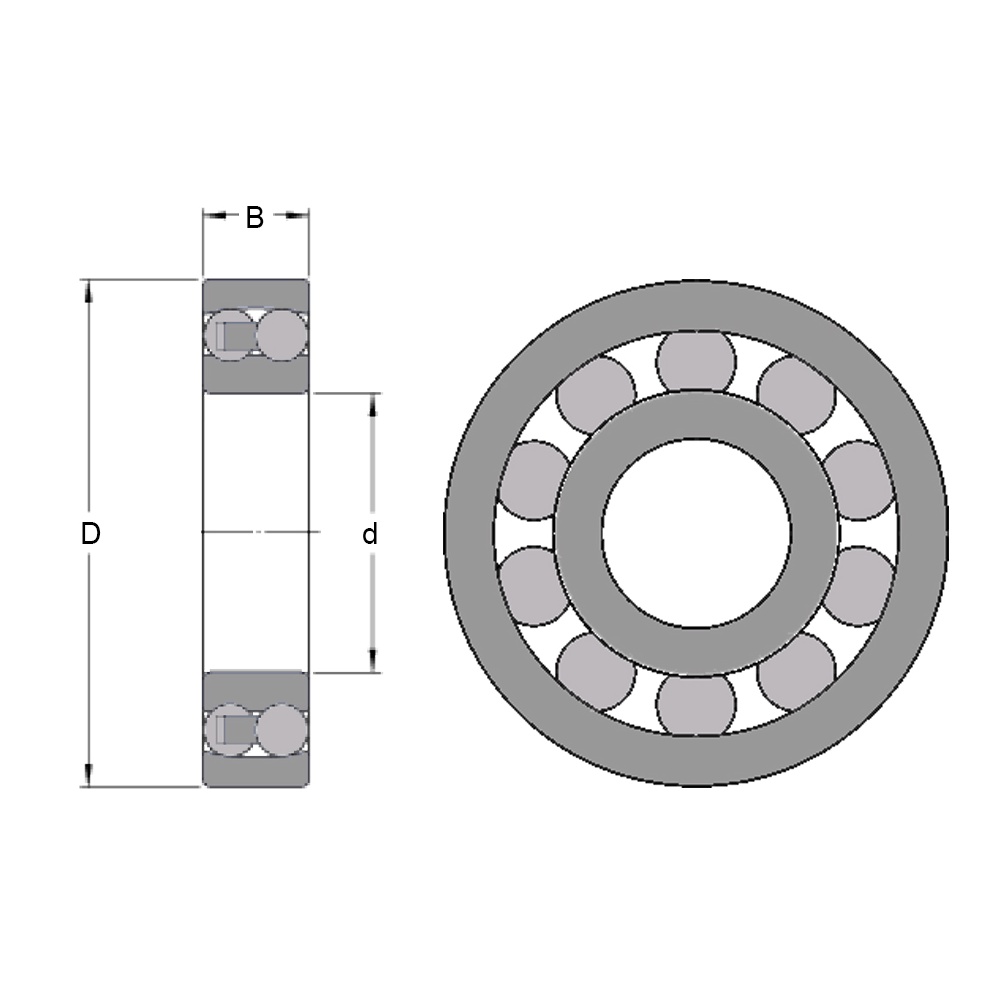

Lagerbezeichnung:
d: Innendurchmesser (mm) des Lagers
D: Außendurchmesser (mm) des Lagers
B: Breite (mm) des Lagers

Zusatzbezeichnungen
2RS1 = RS1-Kontaktdichtung auf beiden Seiten des Lagers
C3 = Radiales Innenspiel größer als normal
E = Optimierte Innenkonstruktion
K Konische Bohrung mit einer Konizität von 1:12
M = Massiver Messingkäfig, von den Wälzkörpern geführt
TN = Spritzgegossener offener Käfig aus Polyamid 6,6, von den Wälzkörpern geführt
TN9 = Spritzgegossener offener Käfig aus glasfaserverstärktem Polyamid 6,6,
von Wälzkörpern geführt
TNG = Massiver Käfig aus Polyamid oder einem ähnlichen, glasfaserverstärkten Kunststoff
TV = Massiver Käfig aus Polyamid oder einem ähnlichen Kunststoff ohne Glasfasern
