Lager 3202 ZVL – auf Lager 136 CZK

ZWEIREIHIGE KUGELLAGER MIT SCHRÄGKONTAKT
Zweireihige Kugellager mit Schrägkontakt basieren konstruktiv auf zwei einreihigen
Kugellagern mit Schrägkontakt. Sie zeichnen sich durch eine optimale Innenkonstruktion aus und weisen keine Einfüllnuten auf.
Die Lager sind universell einsetzbar, weisen eine hohe radiale und axiale Tragfähigkeit in beide Richtungen auf und sind im Betrieb relativ geräuscharm. Die Lager können auch beidseitig abgedeckt oder mit Dichtung geliefert werden.

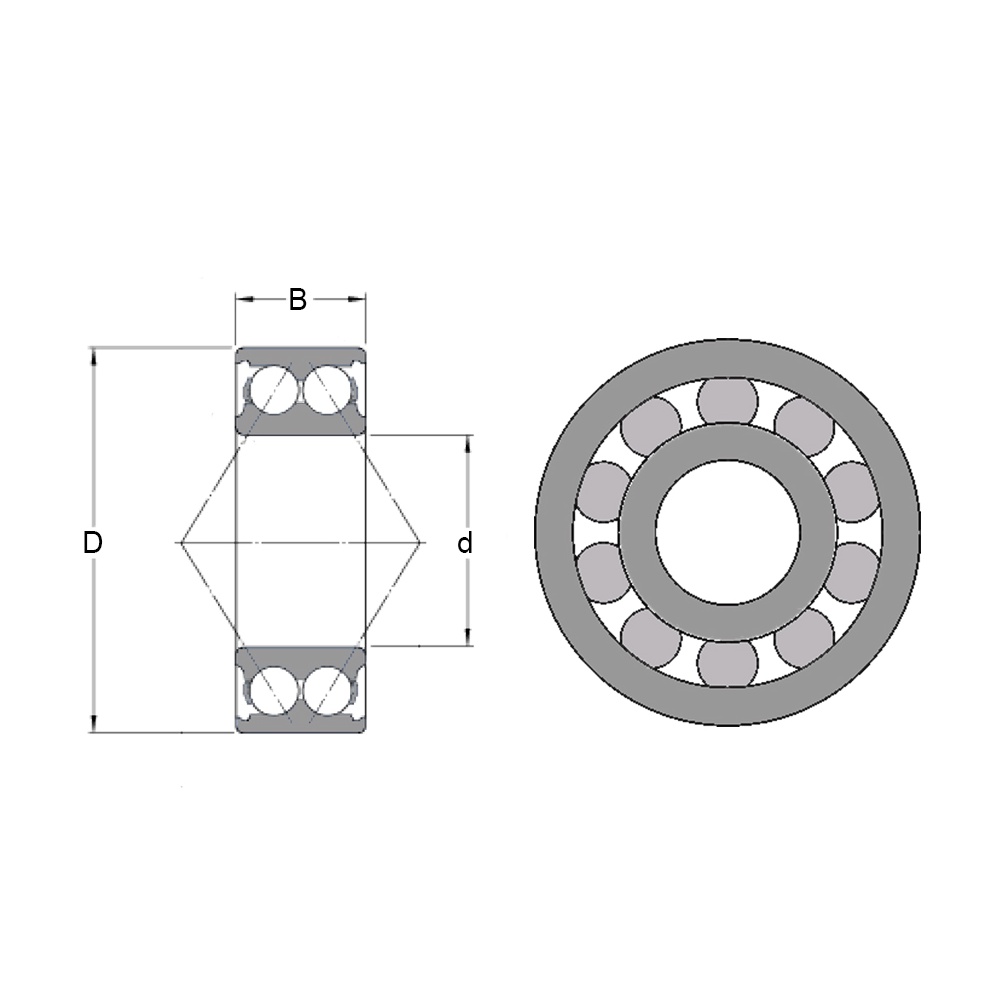

Bezeichnung der Lagerabmessungen:
d: Innendurchmesser (mm) des Lagers
D: Außendurchmesser (mm) des Lagers
B: Breite (mm) des Lagers

Grundlegende Zusatzbezeichnungen:
2RS1 – Kontaktdichtung aus Nitrilkautschuk, beidseitig mit einem Stahlring verstärkt 2Z – Gepresste
Stahlabdeckungen auf beiden Seiten des Lagers
A – Ohne Schmiernuten
CB – Kontrolliertes axiales Innenspiel
C2 – Axiales Innenspiel kleiner als normal
C3 – Axiales Innenspiel größer als normal
D – Geteilter Innenring
J1 – Gepresster, offener Stahlkäfig, der von den Wälzkörpern
geführt wird M – Massiver Messing-Fensterkäfig, der von den Wälzkörpern
geführt wird MT33 – Plastisches Schmiermittel mit Lithiumverdicker der Konsistenzklasse 3 nach der NLGI-Skala für Betriebstemperaturen von –30 bis +120 °C
P5 – Maß- und Laufgenauigkeit nach ISO-Klasse 5
P6 – Maß- und Laufgenauigkeit nach ISO-Klasse 6
P62 – P6 + C2
P63 – P6 + C3
TN9 – Spritzgegossener offener Käfig aus glasfaserverstärktem Polyamid 6,6, geführt durch Wälzkörper W64, gefüllt mit Festöl Solid Oil
