Lager 22209 EK SKF – auf Bestellung 3173 CZK

KUGELLAGER mit
Kugelspulen Kugellager mit Kugelspulen können radiale Belastungen, aber auch hohe axiale Belastungen in beide Richtungen aufnehmen. Sie bestehen aus zwei Reihen von Kugelspulen und haben eine gemeinsame kugelförmige Laufbahn des Außenrings. Die Lager sind selbstausrichtend und können somit eine Unwucht der Welle gegenüber dem Gehäuse oder eine Durchbiegung der Welle ausgleichen.

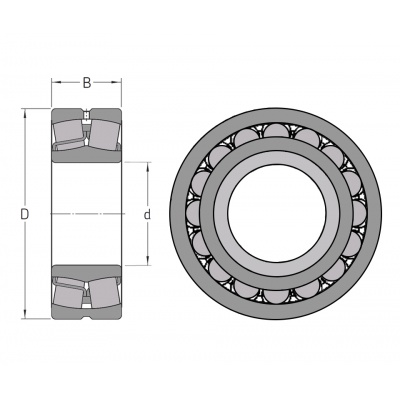

Lagerbezeichnung:
d: Innendurchmesser (mm) des Lagers
D: Außendurchmesser (mm) des Lagers
B: Breite (mm) des Lagers

Grundlegende Zusatzkennzeichnungen des Lagers:
2CS – Kontaktdichtung aus NBR (2CS5 – HNBR-Gummi)
K – Kegelbohrung
E – Wenn der Lagerdurchmesser d ≥ 65 mm ist:
Zwei gepresste Stahlkäfige mit Fenstern, Innenring ohne Führungsflansche und Führungsring auf dem Innenring zentriert.
Wenn der Lagerdurchmesser d kleiner als 65 mm ist:
Zwei gepresste Stahlkäfige mit Fenstern, Innenring ohne Führungsflansche und Führungsring, der auf den Käfigen zentriert ist.
C (J), CC – Zwei gepresste schwimmende Stahlkäfige mit Fenstern, Innenring ohne Führungsflansche und Führungsring, der auf dem Innenring zentriert ist.
EC(J),ECC(J) – Zwei gepresste Stahlkäfige mit Fenstern, Innenring ohne Führungsflansche und Führungsring auf dem Innenring zentriert, größere Fässer.
W33 – Umfangsschmiernut mit drei Öffnungen im Außenring (W33X – 6 Schmieröffnungen).
C2, C3, C4, C5 – Radiales Innenspiel
P6 – Maß- und Laufgenauigkeit gemäß ISO-Klasse 6
W – Der Außenring ist nicht mit einer umlaufenden Schmiernut und Öffnungen versehen.
M – Massiver Messingkäfig, der auf den Wälzkörpern geführt wird.
