Zahnriemen ZR XL 104 – 9 mm

ZAHNRIEMEN CTB / ZR – XL
Die CTB-Zahnriemen (manchmal auch als ZR bezeichnet) sind mit trapezförmigen Zähnen versehen. Sie kommen vor allem in älteren Industrieanwendungen zum Einsatz oder dort, wo eine kostengünstige Antriebslösung mit normalen oder geringeren Anforderungen an die Kraftübertragung gefragt ist. Die Riemen sind öl- und ozonbeständig. Sie sind nicht antistatisch.
Standardmäßig lieferbare Profile:
CTB (Neopren) MXL, XL, L, H, HX, XXH
CTB (Polyurethan) MXL, XL, L, H

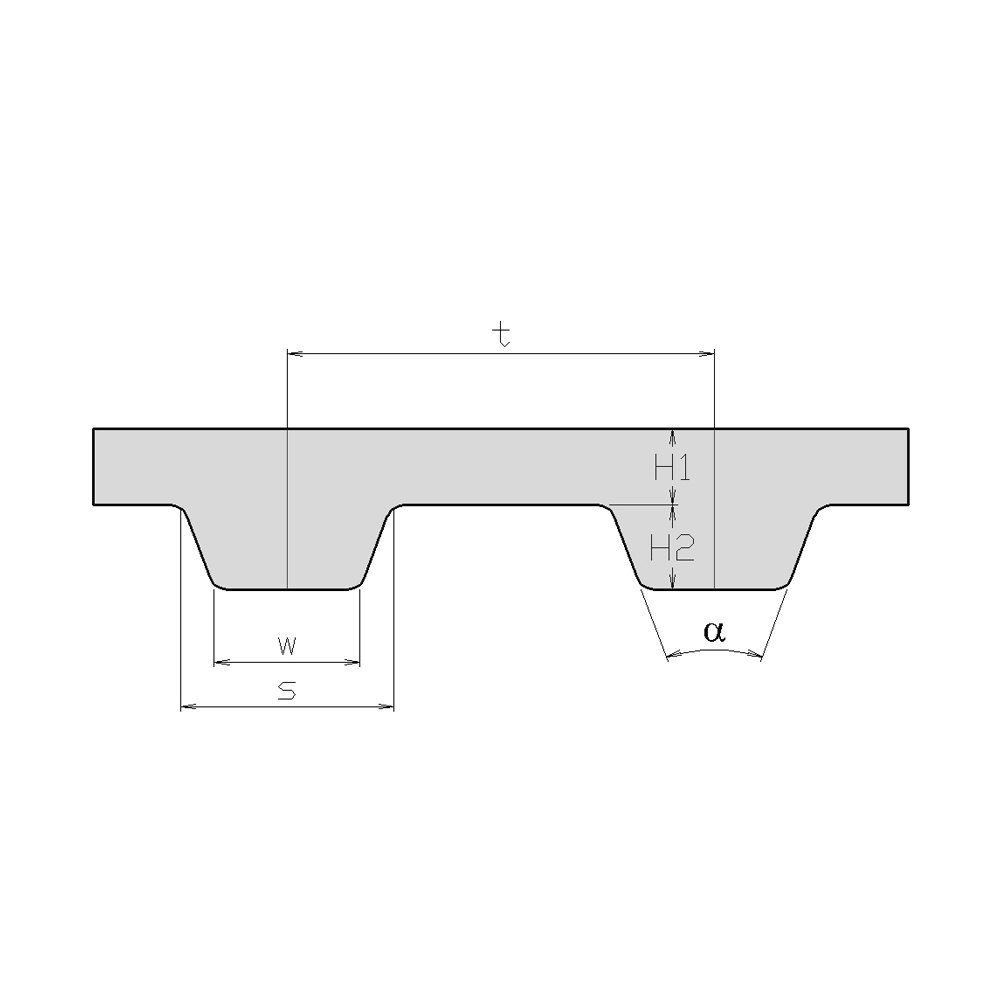

Abmessungen/Parameter des Profils XL
α = 50°
t = 5,08 mm Zahnabstand.
H1 = 1,02 mm Körperhöhe.
H2 = 1,27 mm Zahnhöhe.
H = 2,29 mm Gesamthöhe
S = 2,57 mm Zahnfuß

Wenn Sie keinen passenden fertigen Zahnriemen finden, gehen Sie zum Abschnitt „Flachriemen – gezahnt“. In diesem Abschnitt finden Sie eine große Auswahl an Riemenabmessungen, aus denen wir Ihnen einen Riemen in der gewünschten Breite anfertigen. Vergessen Sie nicht, die Riemenbreite in Ihrer Bestellung anzugeben.
